5V输入,输出QC3.0/QC2.0快充方案:5V直通,9V2A,12V1.5A

2017-11-07 13:47:00
百盛电子
原创
10074

QC3.0和QC2.0是属于高压快充,即:5V,9V,12V,20V。

由于并联电压相等,所以在做多口USB产品时,不能再采用USB口并联的模式。


推荐下面的,5V输入,输出QC3.0/QC2.0快充功能的快充升压电路。

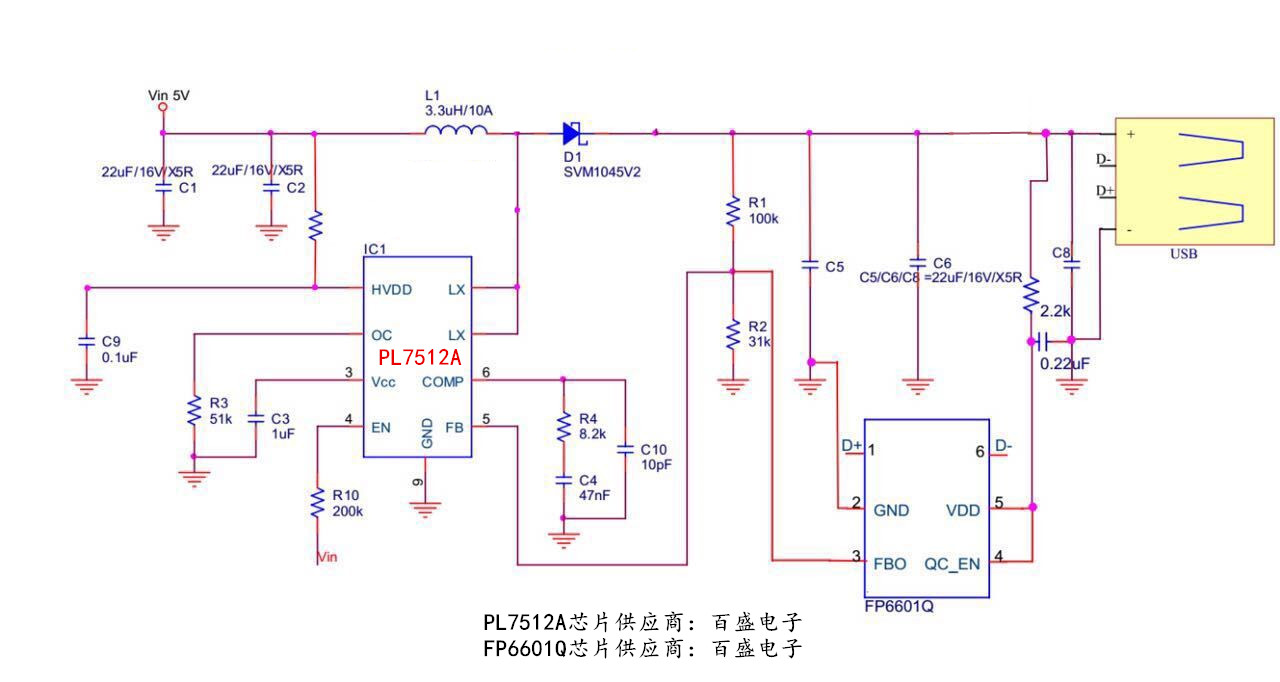

1,输入电压:5V;

     输出电压:5V直通,9V 2A ,12V 1.5A

     支持协议:QC2.0,苹果5V识别,三星5V识别,BC1.2协议。

     应用      :双口充电器,多口充电器,USB快充排插等等。

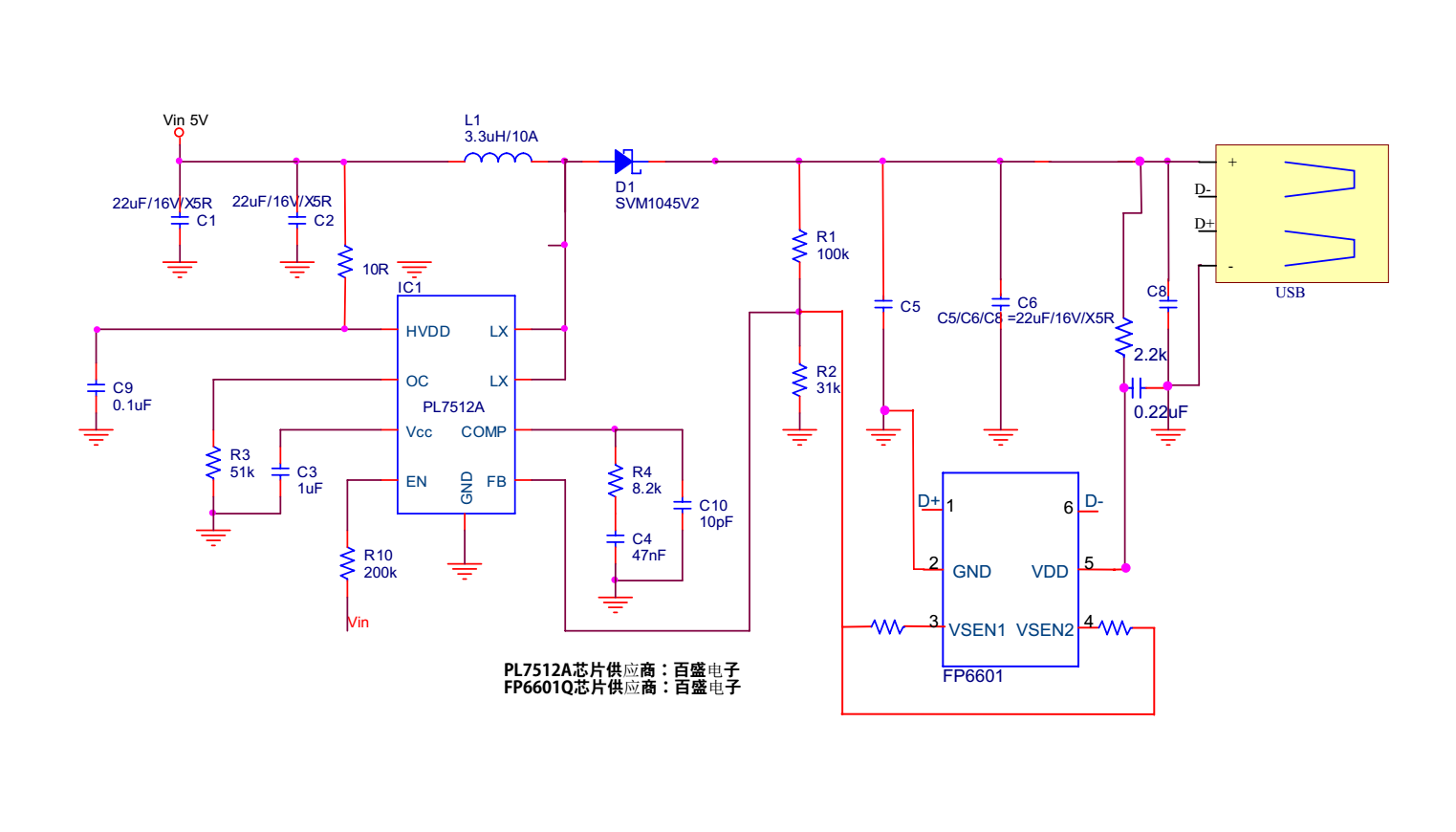

2,输入电压:5V;

     输出电压:5V~12V(0.2V阶梯升降)

     支持协议:QC3.0,兼容QC2.0,华为FCP快充,三星AFC快充,苹果5V识别,三星5V识别,BC1.2协议。

     应用      :双口充电器,多口充电器,USB快充排插等等。


3,效率测试:

输入5V 输出9V,12V测试数据  (肖特基二极管:SS54两个并联)

VIN                                     VOUT

电压         电流                   电压        电流

5.01V       4.02A                9.26V     2.0A       91.9%

5.01V       4.09A                12.39V    1.5A       90.7%
