高效率,低成本QC3.0 / 3A / 2.4A车充方案,供你选择

2018-04-12 13:05:00
百盛电子
原创
18391

     QC3.0快充,3A 和 2.4A输出的车充,很多客户都知道:这类产品,市场也是有很多了。

     主要是推荐几款高效率,质量可靠,成本实惠的车载充电器IC方案,给大家多一个对比的选项。

     EMI这块NS6112,NS6116也是容易过的。 EMI认证方案:链接

         NS6322,固定输出电压5V,2.4A可调恒流电流,外围仅仅电容和电感,高集成,过EMI

         NS6326,固定输出电压5V,3.0A可调恒流电流,外围仅仅电容和电感,高集成, 过EMI


描述:

                   2.4A车充IC:NS6112      ( PIN  to

                   3A   车充IC:  NS6116            PIN)



                                 输入电压: 8V~30V

                                 IC   频率: 130kHz

                                 占 空 比 : 100%



                                 保护功能:过温保护,

                                                 输出短路保护

                                                 输入欠压/过压保护等



                                  线缆补偿:带线补




NS6112单口2.4A智能识别车充原理图:

智能识别充电 :     苹果5V1A,5V2A,5V2.4A

                            三星5V2A

                            BC1.2协议



NS6116双口2A+1A智能识别车充原理图:

智能识别充电:      苹果5V1A,5V2A,5V2.4A

                            三星5V2A

                            BC1.2协议




                                                          NS6112效率测试

VIN

VOUT

         备注

电压(V

电流(A

电压(V

电流(A

效率(%

12.00

0.96

5.41

2.00

93.92

24.00

0.48

5.31

2.00

92.18

12.00

1.19

5.53

2.40

92.94

24.00

0.59

5.44

2.40

92.20

PCB正反面:







NS6116单口QC3.0智能识别车充原理图:

支持充电协议:QC3.0,QC2.0

                      华为FCP

                      三星AFC

                      苹果5V1A,5V2A,5V2.4A

                      三星5V2A

                      BC1.2协议




                                                       NS6116效率测试

        VIN

        VOUT

         备注

电压(V

电流(A

电压(V

电流(A

效率(%



12.00

0.92

5.17

2.00

93.65



24.00

0.46

5.10

2.00

92.39





12.00

1.47

5.44

3.00

92.51



24.00

0.73

5.35

3.00

92.39





12.00

1.64

9.52

2.00

96.74



24.00

0.84

9.59

2.00

95.13





12.00

1.50

11.87

1.50

98.91



24.00

0.79

12.13

1.50

95.96

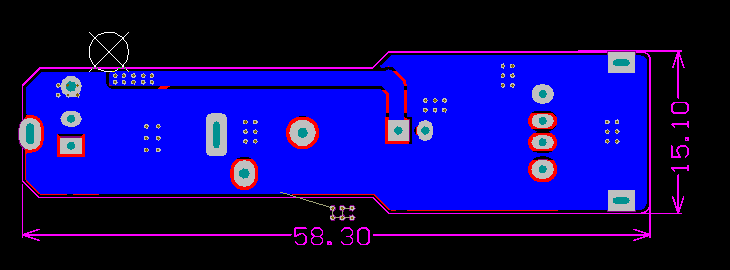

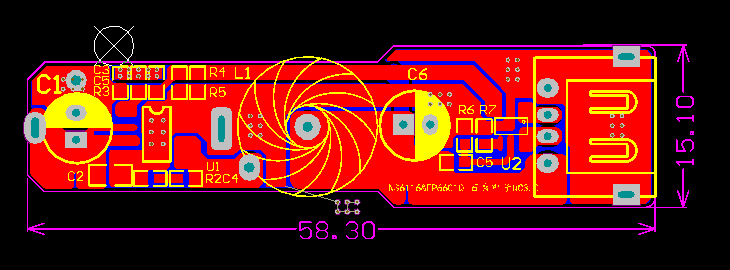

PCB正反面:




元器件清单(BOM)

元件名称 元件参数 元件描述 封装名称 数量
Designator Comment Description Footprint Quantity
C1, C9 0.1uF/35V,X7R,±10% Capacitor,ceramic 0805 2
C2 100uF/35V,φ6.5*8.2 Capacitor,aluminum electrolytic CD_3.5*8.2 1
C4 1nF/35V,X7R,±10% Capacitor,ceramic 0805R 1
C5 330pF/35V,X7R,±10% Capacitor,ceramic 0805R 1
C6 470uF/10V,φ6.5*8.2 Capacitor,aluminum CD_2.5*6.5 1
L1 47uH,Wire-φ0.4mm Inductor' L6.5*12_2 1
R2 10Ω,±5% Resistor R0603 1
R3 100K,±1% Resistor R0603 1
R4 24.3K,±1% Resistor R0603 1
USB1 USB USB-Receptacle USB_DIP-13.6 1
1
Approved Notes 12
