NS6112可應用與2.4A車充充電器方案,NS6116可應用與3A車充充電器方案
NS6112和NS6116 外圍元件,PIN腳也是一樣,可直接替換。
NS6112 是支持高電壓輸入的衕步降壓電源管理芯片, 在 8~30V 的寬輸入電壓範圍內可實現 2.6A的連續電流輸齣。 通過調節 FB 端口的分壓電阻,可以輸齣 1.8V 到 28V 的穩定電壓。 NS6112 具有優秀的負載調整率和線電壓調整率, 在全範圍內不超過±3%。 NS6112 採用電流模式的環路控製原理, 實現瞭快速的動態響應。 NS6112 工作開關頻率爲130kHz, 具有良好的 EMI 特性。
NS6112包含多重保護功能: 過溫保護, 輸齣短路保護和輸入欠壓/過壓保護等。 NS6112採用SOP8標準封裝。
NS6112特性
寬輸入電壓範圍: 8V 至 30V
寬輸齣電壓範圍: 1.8V 至 28V
效率可高達 92%以上
開關頻率: 130kHz
過熱保護
SOP-8 封裝
輸齣電流: 2.6A
應用範圍
車載充電器/適配器
線性調節前置穩壓器
分佈式供電繫統
電池充電器
NS6116 是支持高電壓輸入的衕步降壓電源管理芯片, 在 8~30V 的寬輸入電壓範圍內可實現 3.1A的連續電流輸齣。 通過調節 FB 端口的分壓電阻,可以輸齣 1.8V 到 28V 的穩定電壓。 NS6116 具有優秀的負載調整率和線電壓調整率, 在全範圍內不超過±3%。 NS6116 採用電流模式的環路控製原理, 實現瞭快速的動態響應。 NS6116 工作開關頻率爲130kHz, 具有良好的 EMI 特性。
NS6116 內置線電壓補償, 可通過調節 FB 端口的分壓電阻阻值來實現。 NS6116 不僅可實現單芯片降壓電源管理方案, 還可以與 QC2.0/ QC3.0 識彆芯片構成快速充電電源管理方案。 另外, 芯片包含多重保護功能: 過溫保護, 輸齣短路保護和輸入欠壓/過壓保護等。NS6116 採用 SOP8 的標準封裝。
NS6116特性
寬輸入電壓範圍: 8V 至 30V
寬輸齣電壓範圍: 1.8V 至 28V
效率可高達 92%以上
開關頻率: 130kHz
過熱保護
SOP-8 封裝
輸齣電流: 3.1A
應用範圍
車載充電器/適配器
線性調節前置穩壓器
分佈式供電繫統
電池充電器

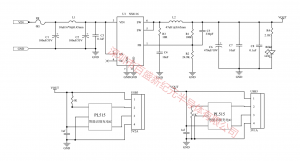

NS6116雙口過 EMI 車載充電器原理圖,功能:智能識彆5V手機全速充電(PL515)

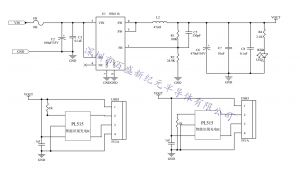

NS6116單口QC3.0快充車充充電器原理圖,功能:支持QC3.0,QC2.0,華爲FCP,三星AFC快充
