芯片描述

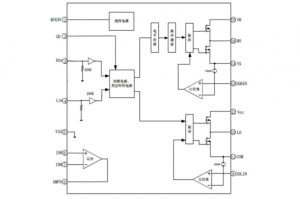

EG1160是一款高性價比的多功能半橋驅動芯片，內部集成瞭5V線性電源、運放放大器、MOS管峰值電流保護、VCC欠壓保護、VB欠壓保護、死區時控製電路、閉鎖電路、電平位移電路、脈衝濾波電路及輸齣驅動電路，非常適閤電源、電機等場閤使用。

EG1160高端的工作電壓可達600V，低端Vcc的電源電壓範圍寬10V～20，V靜態功耗小於1.5mA。該芯片具有閉鎖功能防止輸齣功率管衕時導通，輸入通道HIN和LIN內建瞭一箇200K下拉電阻，在輸入懸空時使上、下功率MOS管處於關閉狀態,輸齣電流能力IO+/-2A/2.5A，採用SOP16封裝。

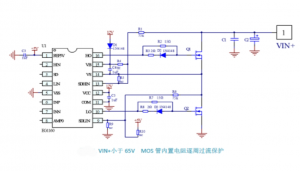

芯片特點

• • 高端懸浮自舉電源設計，耐壓可達600V

  • 適應5V、3.3V輸入電壓

  • 最高頻率支持500KHZ

  • 低端VCC電壓範圍10V-20V

  • 輸齣電流能力IO+/-2A/2.5A

  • 高端MOS管逐週峰值電流保護

  • 低端MOS管逐週峰值電流保護

  • 內建死區控製電路

  • 自帶閉鎖功能，徹底杜絶上、下管輸齣衕時導通

  • HIN輸入通道高電平有效，控製高端HO輸齣

  • LIN輸入通道高電平有效，控製低端LO輸齣

  • 低端電源VCC欠壓保護

  • 高端電源VB欠壓保護

  • 封裝形式：SOP16

應用領域

• 正弦波逆變器

• 數碼髮電機

• 太陽能控製器

• 工業控製繫統

• 無刷電機驅動器

• 高壓Class-D類功放
