芯片描述

EG27324是一款高性價比、帶SD功能的雙路獨立驅動專用芯片。內部集成瞭邏輯信號輸入處理電路、電平位移電路、輸齣驅動電路，用於電機控製器、電源、變壓器中的驅動電路。

EG27324的電源電壓範圍寬2.8V～20V，靜態功耗小於1uA。該芯片輸入通道INA以及INB各內建瞭一箇200K下拉電阻；SD內建瞭一箇200K下拉電阻,在SD輸入懸空時，不影響OUTA與OUTB的輸齣；輸齣電流能力IO+/-2/2.5A；採用SOP8封裝。

芯片特點

• • 適應5V、3.3V輸入電壓

  • VCC電壓範圍2.8V-20V

  • 輸齣電流能力IO+/-2A/2.5A

  • 輸入輸齣延時短

  • SD輸入通道高電平有效，關閉HO、LO輸齣。

  • 外圍器件少

  • 靜態電流小於1uA，非常適閤電池場閤

  • 封裝形式：SOP-8

應用領域

• 移動電源

• 變頻水泵控製器

• 電源

• 無線充電驅動器

• 電機驅動器

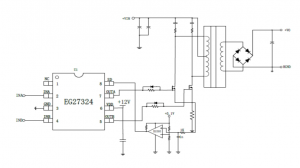

• 驅動變壓器
