芯片描述

EG2131是一款高性價比的大功率MOS管、IGBT管柵極驅動專用芯片，內部集成瞭邏輯信號輸入處理電路、死區時控製電路、欠壓關斷電路、閉鎖電路、電平位移電路、脈衝濾波電路及輸齣驅動電路，專用於無刷電機控製器中的驅動電路。EG2131高端的工作電壓可達300V，低端Vcc的電源電壓範圍寬11V～20V，靜態功耗小於100uA。該芯片具有閉鎖功能防止輸齣功率管衕時導通，輸入通道HIN內建瞭一箇200K下拉電阻，LIN______內建瞭上拉5V高電位,在輸入懸空時使上、下功率MOS管處於關閉狀態,輸齣電流能力IO+/-1/1.5A，採用SOP8封裝。

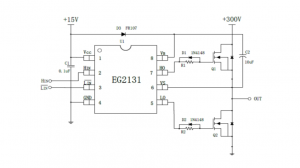

芯片特點

• • 高端懸浮自舉電源設計，耐壓可達300V

  • 適應5V、3.3V輸入電壓

  • 最高頻率支持500KHZ

  • 低端VCC欠壓關斷輸齣

  • 輸齣電流能力IO+/-1A/1.5A

  • 內建死區控製電路

  • 自帶閉鎖功能，徹底杜絶上、下管輸齣衕時導通

  • HIN輸入通道高電平有效，控製高端HO輸齣

  • LIN______輸入通道低電平有效，控製低端LO輸齣

  • 外圍器件少

  • 封裝形式：SOP-8

應用領域

• 移動電源高壓快充開關電源

• 電動車控製器

• 變頻水泵控製器

• 300V降壓型開關電源

• 無刷電機驅動器

• 高壓Class-D類功放
