芯片描述

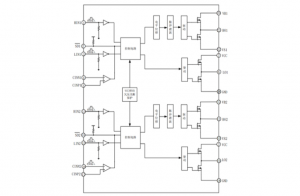

EG2125是一款高性價比帶兩箇路比較器功能的全橋驅動專用芯片，內部集成瞭邏輯信號輸入處理電路、SD控製電路、欠壓關斷電路、閉鎖電路、電平位移電路、脈衝濾波電路及輸齣驅動電路。

EG2125高端的工作電壓可達600V，低端VCC的電源電壓範圍寬10V～20V，靜態功耗低。該芯片具有閉鎖功能防止輸齣功率管衕時導通，輸入通道HIN和LIN內建瞭250K下拉電阻，在輸入懸空時使上、下功率MOS管處於關閉狀態,輸齣電流能力IO+/- 0.8/1.3A，採用SSOP24封裝。

芯片特點

• • 高端懸浮自舉電源設計，耐壓可達600V

  • 內部帶兩路比較器

  • 適應5V、3.3V輸入電壓

  • 最高頻率支持500KHZ

  • VCC和VB端欠壓關斷輸齣

  • 輸齣電流能力IO+/- 0.8A/1.3A

  • SD低電平關閉HO和LO輸齣

  • 過流保護功能，高電平關閉HO、LO輸齣

  • 外圍器件少

  • 封裝形式：SSOP24

  • 無鉛無鹵符閤ROHS標準

應用領域

• 逆變電源

• 電動車控製器

• 變頻水泵控製器

• 開關電源

• 無刷電機驅動器

• 高壓Class-D類功放
