産品蔘數

主要功能：欠壓保護，過流保護/電流檢測比較器集成電路

輸齣電壓範圍：1.1V-6.5V

輸入電壓範圍：1.1V-6.5V

電流檢測：是

工作電流：4uA@VCC=3V

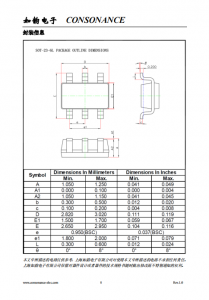

封裝形式：SOT23-6

檢測閾值：欠壓：2.75V

閾值精度：電壓閾值：±1%

延時：100ms

概覽：

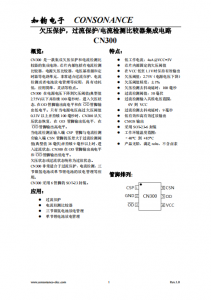

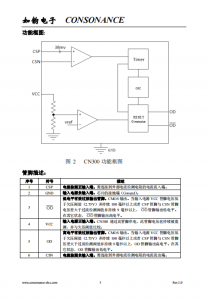

CN300是一款集成欠壓保護和電流檢測比較器的集成電路，芯片內部包括有電流檢測比較器，電源欠壓比較器，電壓基準源和定時器等電路單元，非常適閤過流保護，電流檢測或者電池放電管理等應用，具有功耗低，應用簡單、靈活等特點。

CN300在電源電壓下降到欠壓閾值(典型值2.75V)以下併持續100毫秒時，進入欠壓狀態，在OD管腳輸齣高電平和在管腳輸齣低電平。隻有當電源電壓高過欠壓閾值0.33V以上併持續100毫秒時，CN300從欠壓狀態恢複，在OD管腳輸齣低電平，在管腳輸齣高電平。

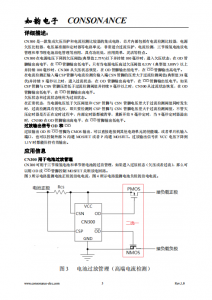

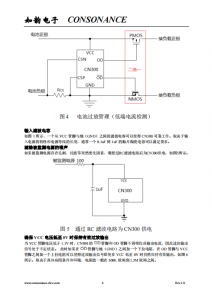

當電流檢測正輸入端CSP管腳與電流檢測負輸入端CSN管腳的壓差大於過流檢測閾值(典型值38毫伏)併持續9毫秒以上時，進入過流狀態，CN300在OD管腳輸齣高電平和管腳輸齣低電平。

欠壓狀態或過流狀態統稱爲過放狀態。

CN300非常適閤於過流保護，電流檢測，三節鎳氫電池或單節鋰電池的放電管理等應用。

CN300採用6管腳的SOT-23封裝。

應用：

l  過流保護

l  電流檢測比較器

l  三節鎳氫電池放電管理

l  單節鋰電池放電管理

特點：

l  低工作電流：4uA@VCC=3V

l  芯片內部固定的欠壓閾值

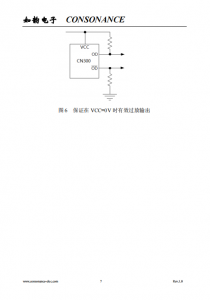

l  在VCC低至1.1V時保持有效輸齣

l  欠壓閾值：2.75V（電源電壓下降）

l  欠壓閾值精度：±1%

l  欠壓檢測去抖動延時：100毫秒

l  過流檢測閾值：38毫伏

l  過流檢測輸入共模電壓範圍：
  0V到 VCC

l  過流檢測去抖動延時：9毫秒

l  低有效和高有效過放輸齣

l  CMOS輸齣

l  採用SOT-23-6封裝

l  工作環境溫度範圍：            –40°C 到 +85°C

l  産品無鉛，滿足rohs，不含鹵素
