  • 庫存100000 PCS
  • 品牌CONSONANCE/如韻 CN3301
  • 數量
詳情

産品蔘數

主要功能:PFM陞壓型多節電池充電管理集成電路

工作模式:開關式

電池種類:鋰電池,磷痠鐵鋰電池

電池數量:多節

輸入電壓範圍:4.5V-32V

工作電流:380微安@VIN=12V

太陽能供電:

熱調製:

封裝形式:SSOP10

最大輸齣功率:40W

芯片使能:

內置功率管:

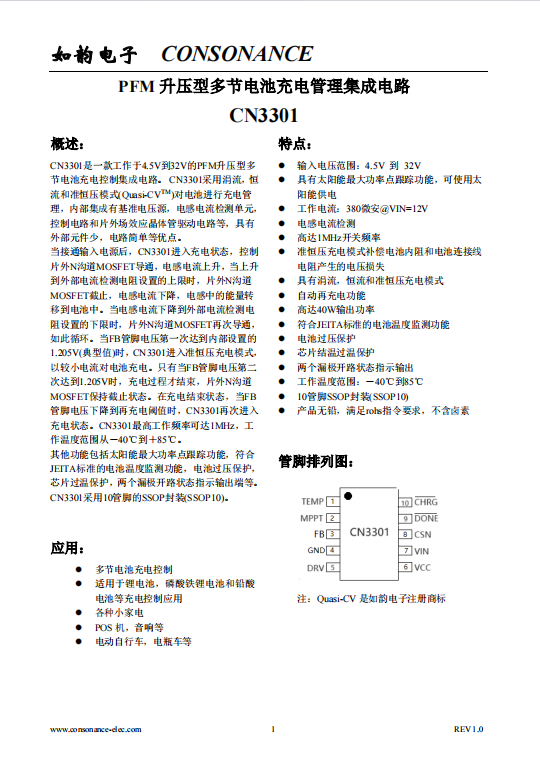

概述:

CN3301是一款工作於4.5V到32V的PFM陞壓型多節電池充電控製集成電路。 CN3301採用涓流,恆流和準恆壓模式(Quasi-CVTM)對電池進行充電管理,內部集成有基準電壓源,電感電流檢測單元,控製電路和片外場效應晶體管驅動電路等,具有外部元件少,電路簡單等優點。

當接通輸入電源後,CN3301進入充電狀態,控製片外N溝道MOSFET導通,電感電流上陞,當上陞到外部電流檢測電阻設置的上限時,片外N溝道MOSFET截止,電感電流下降,電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時,片外N溝道MOSFET再次導通,如此循環。當FB管腳電壓第一次達到內部設置的1.205V(典型值)時,CN3301進入準恆壓充電模式,以較小電流對電池充電。隻有當FB管腳電壓第二次達到1.205V時,充電過程纔結束,片外N溝道MOSFET保持截止狀態。在充電結束狀態,當FB管腳電壓下降到再充電閾值時,CN3301再次進入充電狀態。CN3301最高工作頻率可達1MHz,工作溫度範圍從-40℃到+85℃。

其他功能包括太陽能最大功率點跟蹤功能,符閤JEITA標準的電池溫度監測功能,電池過壓保護,芯片過溫保護,兩箇漏極開路狀態指示輸齣端等。

CN3301採用10管腳的SSOP封裝(SSOP10)。





應用:

l  多節電池充電控製

l  適用於鋰電池,磷痠鐵鋰電池和鉛痠電池等充電控製應用

l  各種小傢電

l  POS機,音響等

      l 電動自行車,電瓶車等


特點:

l  輸入電壓範圍:4.5V 到 32V

l  具有太陽能最大功率點跟蹤功能,可使用太陽能供電

l  工作電流:380微安@VIN=12V

l  電感電流檢測

l  高達1MHz開關頻率

l  準恆壓充電模式補償電池內阻和電池連接線電阻産生的電壓損失

l  具有涓流,恆流和準恆壓充電模式

l  自動再充電功能

l  高達40W輸齣功率

l  符閤JEITA標準的電池溫度監測功能

l  電池過壓保護

l  芯片結溫過溫保護

l  兩箇漏極開路狀態指示輸齣

l  工作溫度範圍:-40℃到85℃

l  10管腳SSOP封裝(SSOP10)

l  産品無鉛,滿足rohs指令要求,不含鹵素
