産品蔘數

主要功能：PFM陞壓型電池充電控製集成電路

工作模式：開關式

電池種類：鋰電池，磷痠鐵鋰電池

電池數量：多節

輸齣電壓範圍：大於5V

輸入電壓範圍：4V-28V

工作電流：515uA

太陽能供電：否

熱調製：否

封裝形式：SOT23-6

最大輸齣功率：25W

開關頻率：最高1MHz

內置功率管：否

概述：

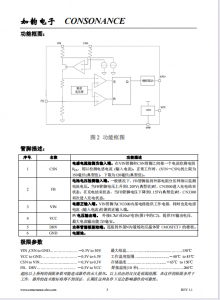

CN3300是一款工作於4V到28V的PFM陞壓型電池充電控製集成電路。 CN3300內部集成有基準電壓源，＋5V電壓調製單元，電感電流檢測單元，電池電壓檢測電路和片外N溝道MOSFET驅動電路等，具有外部元件少，電路簡單等優點。

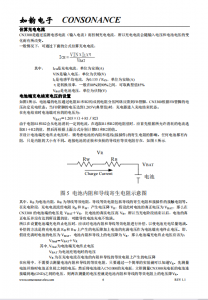

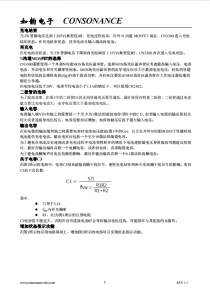

當接通輸入電源時，CN3300進入充電狀態，控製片外N溝道MOSFET導通，電感電流上陞，當上陞到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。電池電壓通過電阻分壓網絡反饋到FB管腳，當FB管腳電壓達到1.205V(典型值)時，充電過程結束，片外N溝道MOSFET保持截止狀態。當FB管腳電壓下降到再充電閾值時，CN3300再次進入充電狀態。CN3300最高工作頻率可達1MHz，工作溫度範圍從－40℃到＋85℃。

CN3300採用6管腳的SOT23封裝。

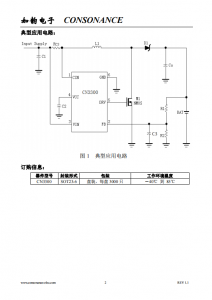

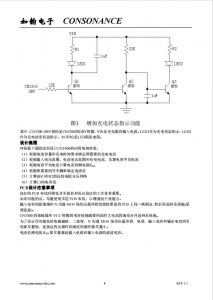

應用：

l  鋰電池充電控製

l  磷痠鐵鋰電池充電控製

l  鉛痠電池充電控製

l  獨立充電器

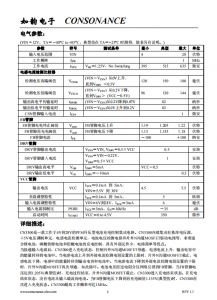

特點：

l  輸入電壓範圍：4V 到 28V

l  電感電流檢測

l  電池電壓監測

l  高達1MHz開關頻率

l  自動再充電功能

l  高達25W輸齣功率

l  5V，5mA內部穩壓器

l  工作溫度範圍：－40℃到85℃

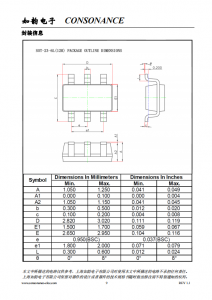

l  6管腳SOT23封裝

l  産品無鉛，滿足rohs指令要求，不含鹵素
