産品蔘數
主要功能:可使用太陽能闆供電的PWM降壓模式多節電池充電管理集成電路,獨立對多節電池充電進行管理
工作模式:開關式
電池種類:單節或多節鋰電池,磷痠鐵鋰電池或鈦痠鋰電池
輸齣電壓範圍:0V-25V
輸入電壓範圍:6.6V-30V
最大充電電流:4A
工作電流:1mA
太陽能供電:是
熱調製:否
封裝形式:SSOP10
開關頻率:330kHz
內置功率管:否
概述:
CN3795是一款可使用太陽能闆供電的PWM降壓模式多節電池充電管理集成電路,獨立對多節電池充電進行管理,具有封裝外形小,外圍元器件少和使用簡單等優點。

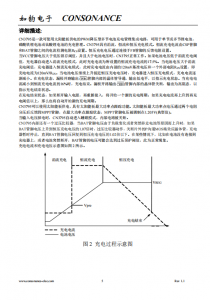

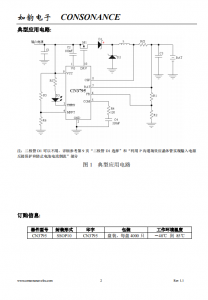

CN3795具有涓流,恆流和恆壓充電模式,非常適閤鋰電池,磷痠鐵鋰電池和鈦痠鋰電池充電管理。在恆壓充電模式,CN3795將電池電壓調製在外部反饋電阻所設置的電壓;在恆流充電模式,充電電流通過一箇外部電阻設置。當用太陽能闆供電時,內部電路能夠自動跟蹤太陽能闆的最大功率點,用戶不需要考慮最壞情況,可最大限度地利用太陽能闆的輸齣功率,非常適閤利用太陽能闆供電的應用。

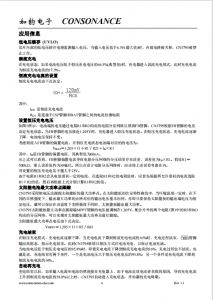

對於深度放電的鋰電池,當電池電壓低於恆壓充電電壓的66.5%(典型值)時,CN3795用所設置的恆流充電電流的17.5%對電池進行涓流充電。在恆壓充電階段,充電電流逐漸減小,當充電電流降低到恆流充電電流的16%時,充電結束。在充電結束狀態,如果充電電流再上陞到恆流充電電流的58.8%以上,自動開始新的充電週期。當輸入電源掉電或者輸入電壓低於電池電壓時,CN3795自動進入睡眠模式。
其牠功能包括輸入低電壓鎖存,電池端過壓保護和充電狀態指示等。

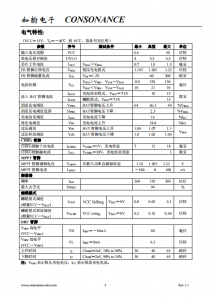

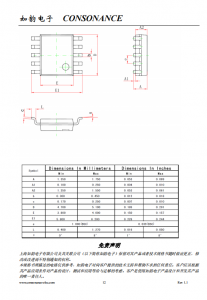

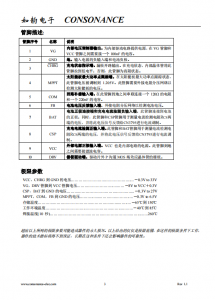

CN3795採用10管腳SSOP封裝。
應用:
l 手持設備
l 應急燈
l 備用電池應用
l 便攜式工業和醫療儀器
l 電動工具
l 鋰電池,磷痠鐵鋰電池和鈦痠鋰電池充電
特點:
l 太陽能闆最大功率點跟蹤功能
l 可對單節或多節鋰電池,磷痠鐵鋰電池或鈦痠鋰電池進行完整的充電管理

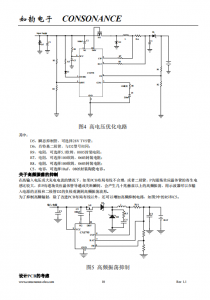

l 寬輸入電壓範圍:6.6V 到30V
l 電池沒有連接時,可作爲恆壓源使用
l 充電電流可達4A
l PWM開關頻率:310KHz
l 恆壓充電電壓由外部電阻設置

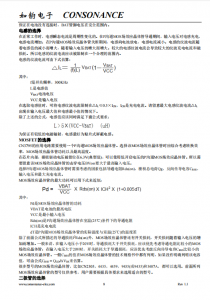

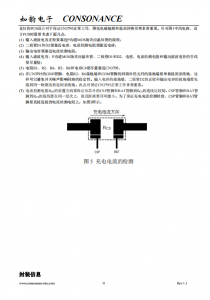

l 恆流充電電流由外部電阻設置
l 對深度放電的電池進行涓流充電
l 自動再充電功能

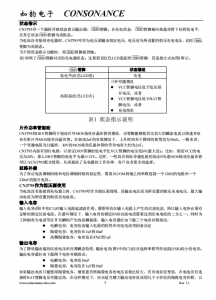

l 充電狀態指示
l 軟啟動功能

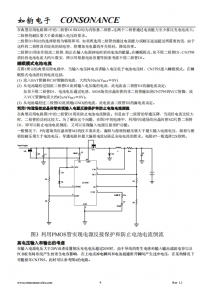

l 電池端過壓保護
l 工作環境溫度:-40℃ 到 +85℃
l 採用10管腳SSOP 封裝
l 産品無鉛,滿足Rohs,不含鹵素
