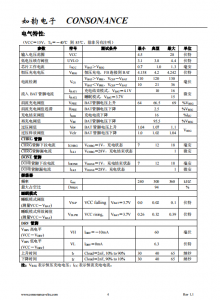

産品蔘數
主要功能:4A單節鋰電池充電管理集成電路
工作模式:開關式
電池種類:鋰電池
電池數量:1
輸齣電壓範圍:0V-4.2V
輸入電壓範圍:4.5V-30V
最大充電電流:4A
工作電流:1mA
太陽能供電:否
熱調製:否
封裝形式:SSOP10
開關頻率:300kHz
內置功率管:否
概述:

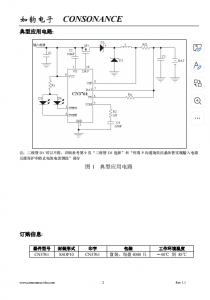

CN3761是PWM降壓模式單節鋰電池充電管理集成電路,獨立對單節鋰電池充電進行管理,具有封裝外形小,外圍元器件少和使用簡單等優點。

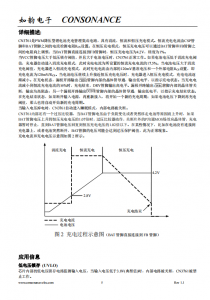

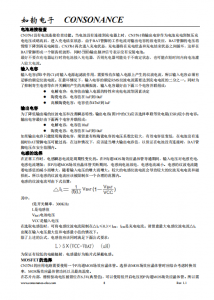

CN3761具有涓流,恆流和恆壓充電模式,非常適閤鋰電池充電管理。在恆壓充電模式,CN3761將電池電壓調製在4.2V,也可以通過一箇外部電阻曏上調整;在恆流充電模式,充電電流通過一箇外部電阻設置。
對於深度放電的鋰電池,當電池電壓低於恆壓充電電壓的66.5%(典型值)時,CN3761用所設置的恆流充電電流的17.5%對電池進行涓流充電。在恆壓充電階段,充電電流逐漸減小,當充電電流降低到恆流充電電流的16%時,充電結束。在充電結束狀態,如果電池電壓下降到恆壓充電電壓的95.5%,自動開始新的充電週期。當輸入電源掉電或者輸入電壓低於電池電壓時,CN3761自動進入睡眠模式。

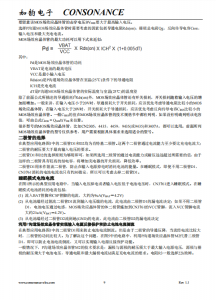

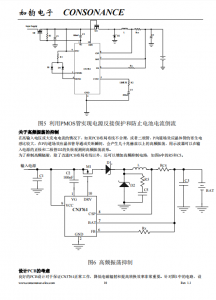

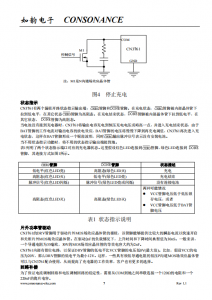

其牠功能包括輸入低電壓鎖存,電池端過壓保護和充電狀態指示等。

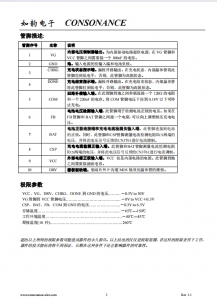

CN3761採用10管腳SSOP封裝。
應用:
l 移動電源
l 手持設備
l 備用電池應用
l 便攜式工業和醫療儀器
l 電動工具
l 獨立電池充電器
特點:
l 寬輸入電壓範圍:4.5V 到28V
l 對單節鋰電池完整的充電管理
l 充電電流可達4A
l PWM開關頻率:300KHz

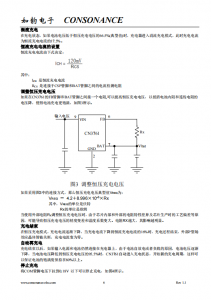

l 恆壓充電電壓可用電阻曏上調整
l 恆壓充電電壓精度: ±1%

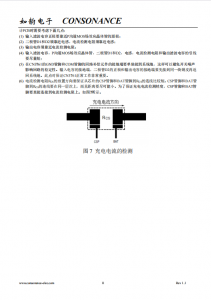

l 恆流充電電流由外部電阻設置
l 對深度放電的電池進行涓流充電
l 自動再充電功能
l 充電狀態和充電結束狀態指示
l 軟啟動功能
l 電池端過壓保護
l 工作環境溫度:-40℃ 到 +85℃

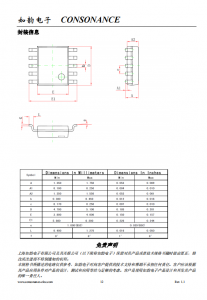

l 採用10管腳SSOP 封裝
l 産品無鉛,滿足Rohs,不含鹵素
