産品蔘數
主要功能：PFM陞壓型四節鋰電池充電控製集成電路
工作模式：開關式
電池種類：鋰離子電池
電池數量：4
輸齣電壓範圍：0-16.8V
輸入電壓範圍：2.75V-6.5V
工作電流：280uA
太陽能供電：是
熱調製：是
封裝形式：SOP8
最大輸齣功率：35W
開關頻率：小於1M
內置功率管：否
概述：

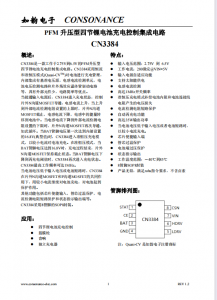

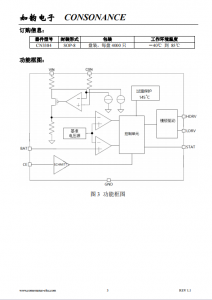

CN3384是一款工作於2.75V到6.5V的PFM陞壓型四節鋰電池充電控製集成電路。 CN3384採用恆流和準恆壓模式(Quasi-CVTM)對電池進行充電管理，內部集成有基準電壓源，電感電流檢測單元，電池電壓檢測電路和片外場效應晶體管驅動電路等，具有外部元件少，電路簡單等優點。

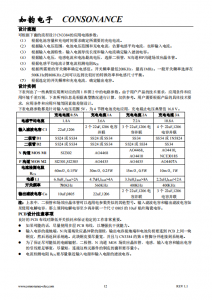

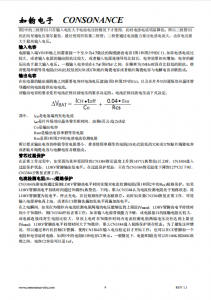

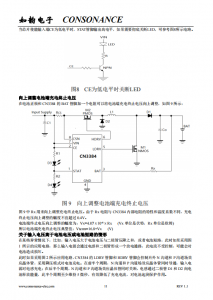

當接通輸入電源後，CN3384進入充電狀態，控製片外N溝道MOSFET導通，電感電流上陞，當上陞到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。當BAT管腳電壓第一次達到內部設置的16.8V(典型值)時，CN3384進入準恆壓充電模式，以較小電流對電池充電。在準恆壓模式，當BAT管腳電壓達到16.8V時，充電過程結束，片外N溝道MOSFET保持截止狀態。當BAT管腳電壓下降到再充電閾值時，CN3384再次進入充電狀態。CN3384最高工作頻率可達1MHz。
當電池電壓低於輸入電壓或電池短路時，CN3384在片外N溝道MOSFET和P溝道MOSFET的共衕作用下，用較小電流繼續對電池充電，對電池起到保護作用。
其他功能包括芯片使能輸入，管芯過溫保護，電流檢測電阻短路保護和狀態指示輸齣端等。

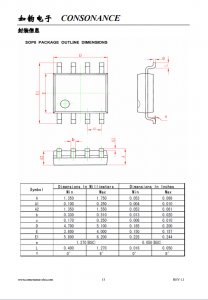

CN3384採用8管腳的SOP8封裝。

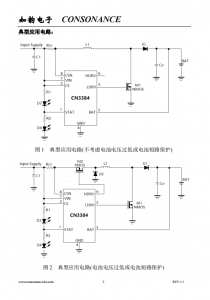

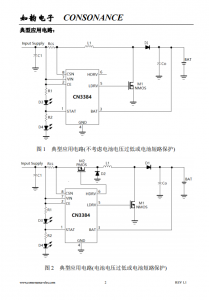

應用：
l 四節鋰電池充電控製
l 筋膜槍
l 音響
l 獨立充電器
特點：
l 輸入電壓範圍：2.75V 到 6.5V
l 工作電流：280微安@VIN=5V
l 輸入電源自適應功能
l 支持太陽能供電
l 電感電流檢測
l 高達1MHz開關頻率
l 準恆壓充電模式補償電池內阻和電池連接線電阻産生的電壓損失
l 電流檢測電阻短路保護
l 自動再充電功能
l 高達35W輸齣功率
l 當電池電壓低於輸入電壓或者電池短路時，以較小電流充電。

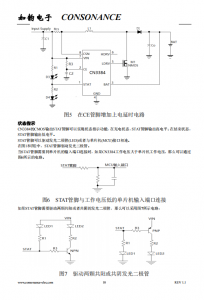

l 芯片使能輸入端
l 管芯過溫保護
l 電池端過壓保護
l 狀態指示輸齣
l 工作溫度範圍：－40℃到85℃
l 8管腳SOP8封裝
l 産品無鉛，滿足rohs指令要求，不含鹵
