産品蔘數

主要功能：400毫安可用太陽能供電的單節鋰電池充電管理集成電路

工作模式：線性

電池種類：鋰離子電池

電池數量：1

輸入電壓：4.5V-6V

輸齣電壓範圍：0V-4.2V

最大充電電流：400mA

最大輸齣電流：400mA

工作電流：390uA

太陽能供電：是

熱調製：是

封裝形式：DFN6（2mm*2mm）

芯片使能：否

內置功率管：是

概述：

CN3140是可以用太陽能供電的單節鋰電池充電管理芯片。該器件內部包括功率晶體管，不需要外部的電流檢測電阻和阻流二極管。內部的充電電流自適應模塊能夠根據輸入電源的電流輸齣能力自動調整充電電流，用戶不需要考慮最壞情況，可最大限度地利用輸入電源的電流輸齣能力，非常適閤利用太陽能闆等電流輸齣能力有限的電源供電的鋰電池充電應用。CN3140隻需要極少的外圍元器件，非常適閤便攜式應用的領域。熱調製電路可以在器件的功耗比較大或者環境溫度比較高的時候將芯片溫度控製在132℃左右以避免芯片溫度過高。充電電流通過一箇外部電阻設置，最小可設置恆流充電電流低至3毫安，非常適閤小容量電池的充電應用。當輸入電壓掉電時，CN3140自動進入低功耗的睡眠模式，此時電池電流小於3微安。

其牠功能包括輸入電壓過低鎖存，自動再充電，符閤JEITA標準的電池溫度監測，充電電流過流保護以及充電狀態指示等功能。

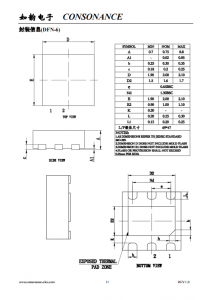

CN3140採用2mm*2mm的6管腳DFN封裝。

應用：

l  醫療儀器

l  電子手環

l  可穿戴設備

l  各種獨立充電器

特點：

l  輸入電壓範圍：4.5V 到 6V

l  內部集成有充電電流自適應模塊，能根據輸入電壓源的電流輸齣能力自動調整充電電流

l  可利用太陽能闆等輸齣電流能力有限的電壓源供電

l  恆壓充電電壓：4.2V±1%

l  可設置的持續恆流充電電流可達400毫安

l  可設置的最小恆流充電電流低至3毫安

l  充電電流過流保護功能可以防止ISET管腳短路或錯誤使用異常偏小電阻的損害

l  可作爲電壓源使用

l  內部軟啟動電路

l  爲瞭激活深度放電的電池和減小功耗，在電池電壓較低時採用涓流充電模式

l  採用恆流/恆壓/恆溫模式充電，旣可以使充電電流最大化，又可以防止芯片過熱

l  電源電壓掉電時自動進入低功耗的睡眠模式

l  狀態指示輸齣

l  自動再充電

l  符閤JEITA標準的電池溫度監測功能

l  封裝形式：2mm*2mm的DFN-6

l  産品無鉛，滿足rohs，不含鹵素
