概述:
CN3312A/B/C是一款工作於4.5V到6.5V的PFM陞壓雙節鋰電池充電控製集成電路。 CN3312A/B/C採用恆流和準恆壓模式(Quasi-CVTM)對電池進行充電管理,內部集成有基準電壓源,電流檢測電阻,電感電流檢測單元,電池電壓檢測電路,P溝道場效應晶體管和片外場效應晶體管驅動電路等,具有外部元件少,應用簡單等優點。

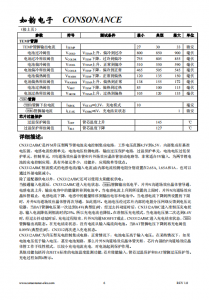

當接通輸入電源後,CN3312A/B/C進入充電狀態,控製片外N溝道MOSFET導通,電感電流上陞,當上陞到電感電流上限時,片外N溝道MOSFET截止,電感電流下降,電感中的能量轉移到電池中。當電感電流下降下限時,片外N溝道MOSFET再次導通,如此循環。CN3312A/B/C恆流模式的電感電流(輸入電流)由內部電流檢測電阻分彆設置在2.65A, 1.75A和1A,也可以通過外部電阻減小。
當BAT管腳電壓第一次達到8.4V(典型值)時,CN3312進入準恆壓充電模式,以較小電流對電池充電。在準恆壓模式,當BAT管腳電壓達到8.4V時,充電過程結束,片外N溝道MOSFET保持截止狀態。當BAT管腳電壓下降到再充電閾值時,再次進入充電狀態。
當電池電壓低於輸入電壓時,CN3312A/B/C用較小電流繼續對電池充電,對電池起到保護作用。
其他功能包括芯片使能輸入,管芯過溫保護,符閤JEITA標準的電池溫度監測功能和狀態指示等。
CN3312A/B/C採用8管腳散熱增強型eSOP封裝。
應用:
l 雙節鋰電池充電控製
l POS機,電風扇
l 音響
l 獨立充電器
特點:
l 輸入電壓範圍:4.5V 到 6.5V
l 工作電流:280微安@VIN=5V
l 輸入電源自適應功能,支持太陽能供電
l 不需外部電流檢測電阻,固定電感電流(輸入電流):
CN3312A:2.65A
CN3312B:1.65A
CN3312C:1A
l 電感電流(輸入電流)可通過外部電阻降低
l 高達1MHz開關頻率
l 準恆壓充電模式補償電池內阻和電池連接線電阻産生的電壓損失
l 符閤JEITA標準的電池溫度監測功能
l 自動再充電功能
l 當電池電壓低於輸入電壓或者電池短路時,以較小電流充電。
l 芯片使能輸入端
l 管芯過溫保護
l 電池端過壓保護
l 充電狀態指示輸齣
l 工作溫度範圍:-40℃到85℃
l 8管腳散熱增強型SOP封裝(eSOP8)
l 産品無鉛,滿足rohs指令要求,不含鹵素
