FP6601Q工作設計指南(AC-DC / DC-DC)
詳情
FP6601Q設計指南 與最新FP6601Q PDF(datasheet)下載
USB智能識彆芯片 :型號
功能
應用
PL515 單USB 口
安卓5V1A,蘋果5V2.4A,5V2A,5V1A,三星5V2A,智能芯片自動識彆手機切換
多口充電器,充電寶,車充,旅充等等
PL513 雙USB口
安卓5V1A,蘋果5V2.4A,5V2A,5V1A,三星5V2A,智能芯片自動識彆手機切換
多口充電器,充電寶,車充,旅充等等
FP6601Q是QC3.0,QC2.0和華爲海思快充(FCP),三星AFC快充識彆芯片,在支持快充協議的情況下,FP6601Q對於市麵上普通5V充電協議的手機,也能自動識彆併全速充電:蘋果,三星,BC1.2協議。
FP6601Q也是目前快充協議芯片中,最常用的,應用於:充電器,車載充電器,移動電源,牆充等等。
FP6601Q現在針對D+.D-腳的耐壓進行瞭優化,提高到14V,可保證在VBUS與D-,D+誤觸髮或者拔插時,不會造成IC損傷,輸齣電壓異常。

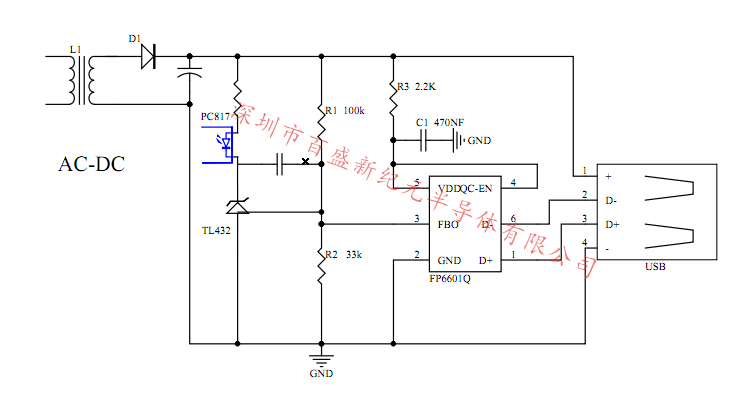

AC-DC設計典型圖,應用:充電器,牆充等。
註:從下圖可以知道瞭,AC-DC電源IC需要類型是副邊反饋,輸齣功率要足QC3.0的18W卽可,例:OB2263。
FP6601Q反饋電壓範圍:0.4V~1.5V,基準需要用TL432(1.25V),TL431與TL432腳位一樣。
DC-DC設計典型圖,應用:車載充電器,移動電源等。
註:DC-DC有陞壓,降壓和陞降壓,看實際應用選擇,這塊比較簡單,FP6601Q的3腳直接接到DC-DC電源IC的反饋腳卽可,如下圖。
FP6601Q的手機充電器,給三星S9手機,進行充電測試:
