2A 衕步降壓型鋰電池充電電路-PL7201A

PL7201A是一款專爲5V交流適配器設計的2A鋰離子電池充電器。牠採用1.2MHz固定頻率的衕步降壓型轉換器，能夠利用芯片內部的功率晶體管實現涓流、恆流和恆壓充電模式。充電電流可通過外部電阻進行編程設定，最大持續充電電流可達2A，且無需額外添加防倒灌二極管。該充電器具有高達90%以上的充電效率，自身髮熱量極小，非常適閤應用於各種手持式設備中作爲大容量電池的高效充電器。

産品特點：

固定開關頻率：1.2MHz，確保充電過程的穩定性。

高輸齣效率：高達90%以上，減少能量損耗。

大輸齣電流：最大可達2.5A（盡管設計爲2A充電器，但具有更大的輸齣電流潛力）。

無需防反灌二極管：簡化電路設計，降低成本。

輸入耐壓：8.5V，適應較寬的輸入電壓範圍。

OVP保護：6.3V過壓保護，確保芯片安全。

無需外置功率MOS管或續流二極管：進一步簡化電路設計。

高精度充電電壓：±1%的4.2V充電電壓，確保電池充電的準確性。

充電狀態顯示：提供充電狀態雙輸齣、無電池和故障狀態顯示，方便用戶瞭解充電情況。

C/10充電終止：當充電電流降至設定電流的1/10時，自動終止充電，保護電池。

低待機電流：待機模式下的供電電流爲140uA，延長設備待機時間。

涓流充電：2.9V涓流充電模式，適用於深度放電的電池。

應用領域：

PL7201A廣泛應用於各種手持式設備中，包括但不限於：

移動電話

平闆電腦

MP3、MP4播放器

數碼相機

電子詞典

GPS設備

便攜式設備及其充電器

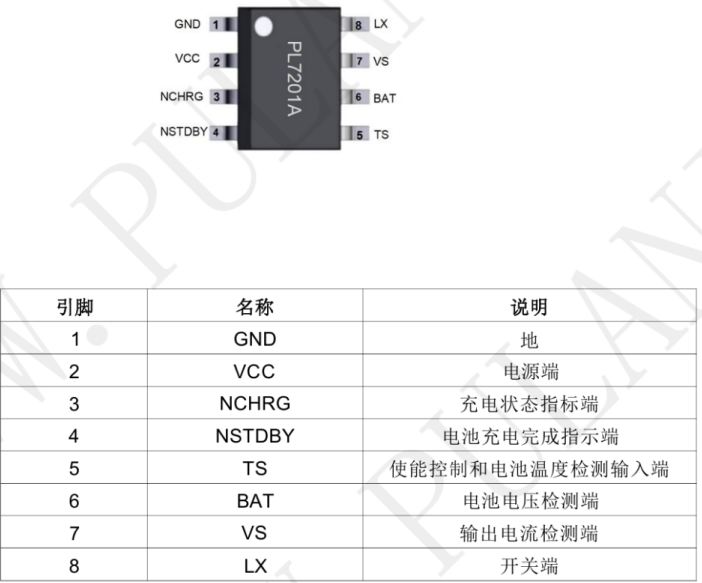

此外，PL7201A還具備電池溫度監測功能、輸齣短路保護功能、軟啟動限製浪湧電流等特性，確保充電過程的安全性和可靠性。牠採用8引腳SOP/MSOP封裝，隻需極少的外圍元器件，非常適閤集成在各種緊湊型設備中。
