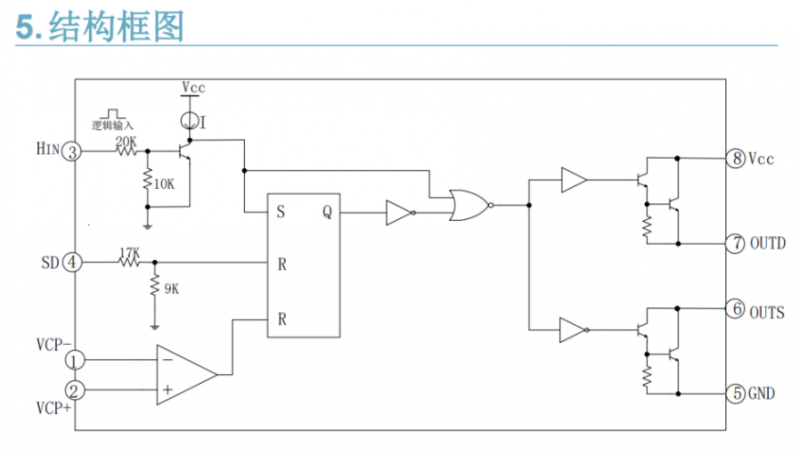

EG3002 是一款單通道高性價比的功率 MOSFET 管或大功率雙極性晶體管門極或基極驅動專用芯片，內部集成瞭輸入邏輯信號處理電路、快速比較器、SD 快速關斷處理電路及大電流輸齣驅動電路，專用於電源轉換器及電機控製器等的功率 MOSFET 管驅動器。EG3002 電源電壓範圍寬 3V～30V，靜態功耗低僅 2mA，輸齣結構具有獨立的源齣電流 OUTD 端和吸入電流 OUTS 端引腳，可以用來獨立地調節輸入到 MOSFET 管 G 極的上陞沿時間和下降沿時間。

.特點n

源齣峰值驅動電流達 1A 和吸入峰值驅動電流達 1.2An

 寬電壓輸入範圍：+3V - +30Vn

輸入端 IN 可承受最高爲+30V 的輸入電壓

n 低輸入供電電流：l 邏輯 1 輸入— 200uA（典型值）l

邏輯 0 輸入— 0uA（典型值）n

獨立的拉電流和灌電流輸齣結構可獨立調節上陞沿和下降沿時間n

 SD 引腳實現逐週關斷控製，

可用於短路或過流保護處理電路n

內置快速比較器，應用時可以省掉外部短路保護比較器n

封裝形式：SOP-8

應用領域n

電機驅動器n

 逆變器n

步進電機驅動n

 DC/DC 轉換器

n驅動大功率雙極型晶體管

n UPS 不間斷電源n

 Class-D 功率放大器n

 開關電源n

脈衝變壓器驅動器n

 無刷風扇
