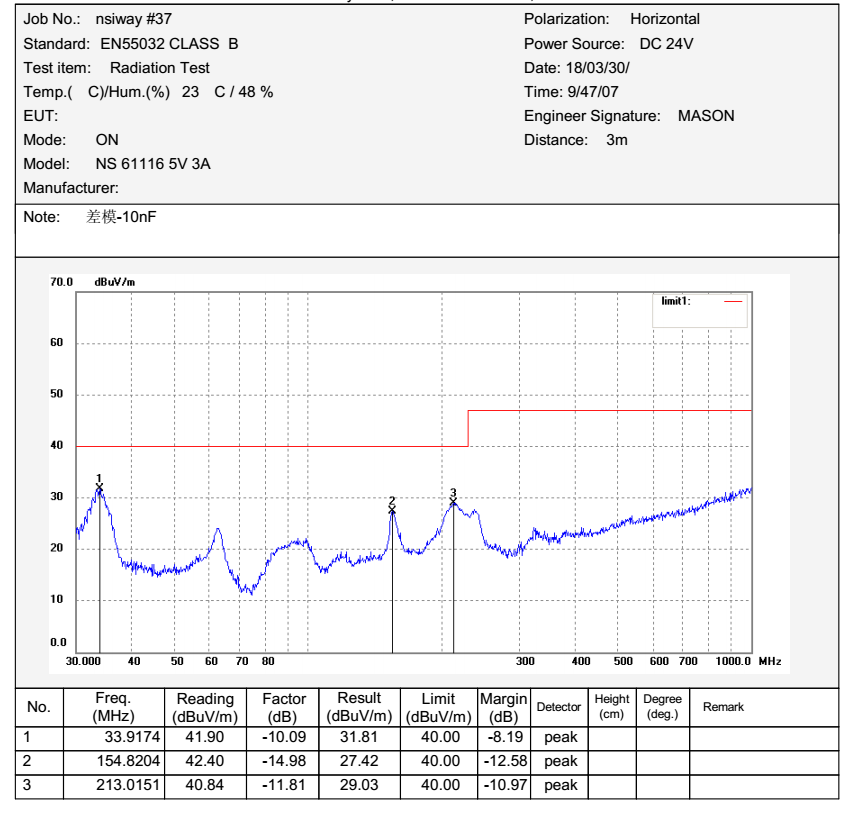

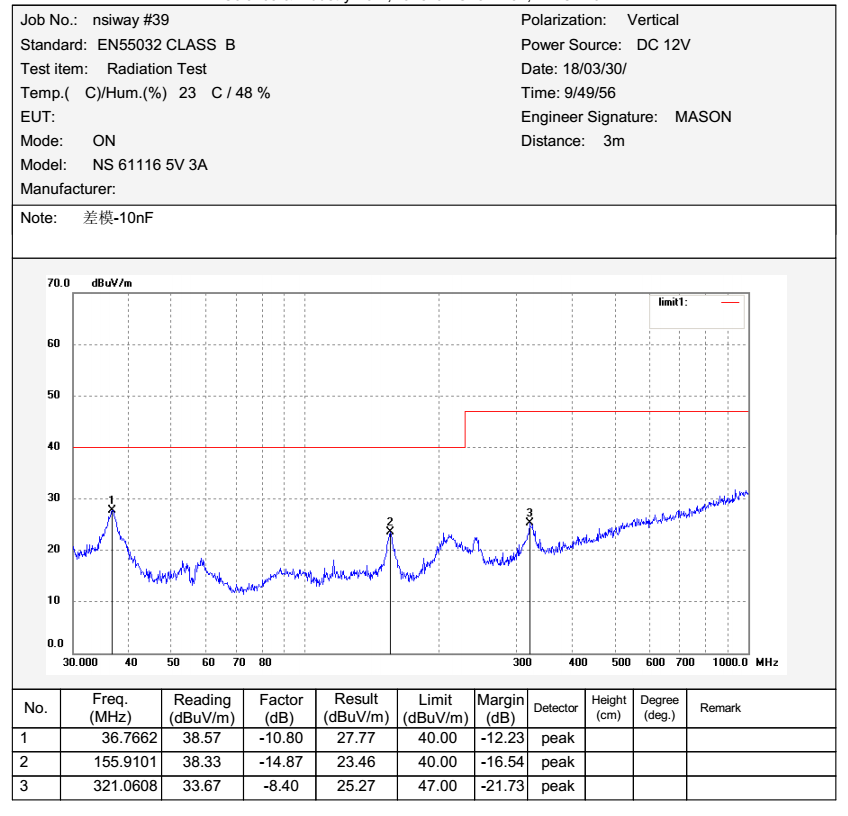

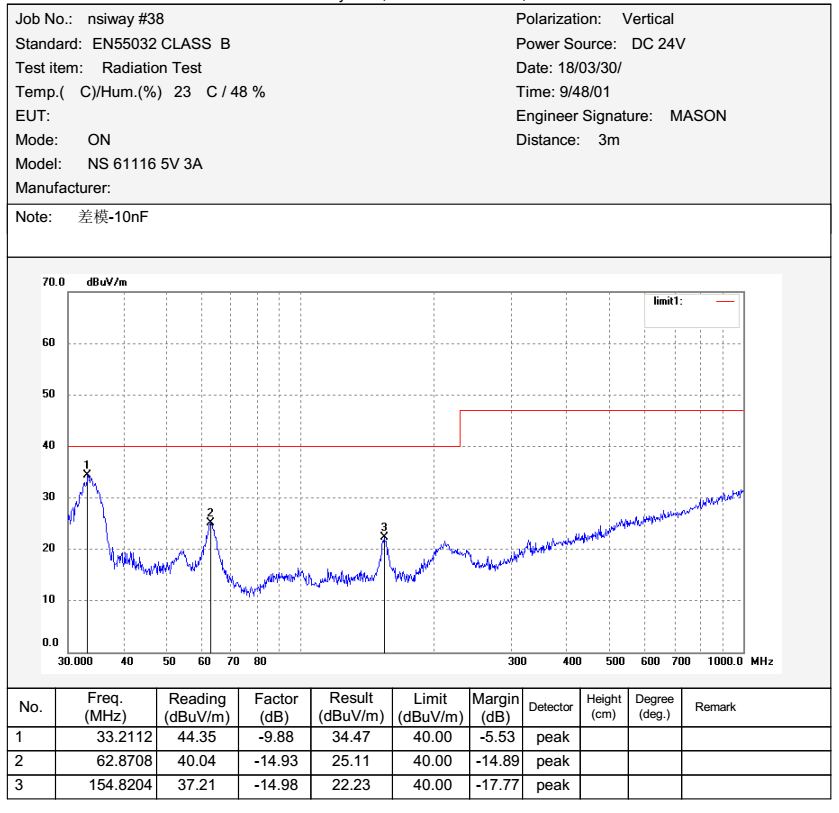

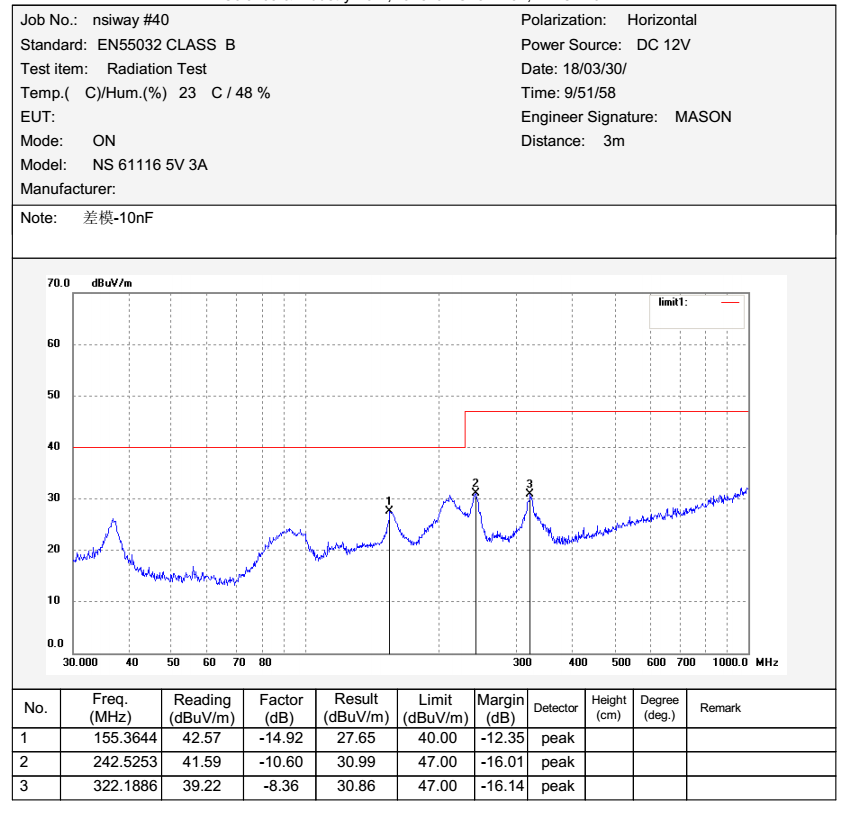

過EM認證:NS6112車充2.4A方案,NS6116車充3A方案

2018-04-17 10:53:00
百盛電子
原創
182

          NS6112和NS6116是互相PIN對PIN的,頻率和保護功能,輸入範圍也是一緻。

          NS6112輸齣電流小點,適閤5V2.4A,及2.4A以下應用等。

          NS6116輸齣電流大點,適閤5V3.0A,及搭配FP6601Q組成QC3.0快充車充方案。

          NS6112和NS6116可以共用衕一份原理圖和PCB。

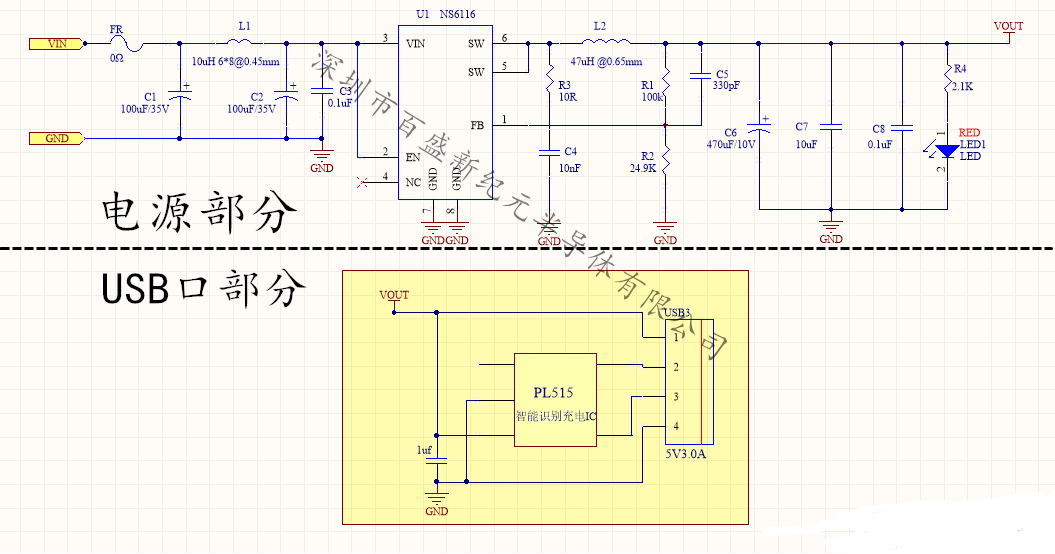

原理圖:

            USB口部分可以單口,也可以兩箇USB口併聯,智能識彆充電:蘋果5V1A,5V2A,5V2.4A,三星5V2A,BC1.2協議。

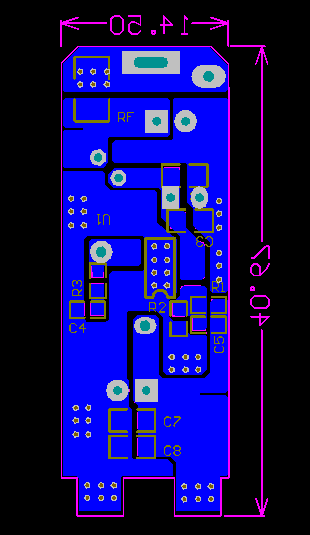

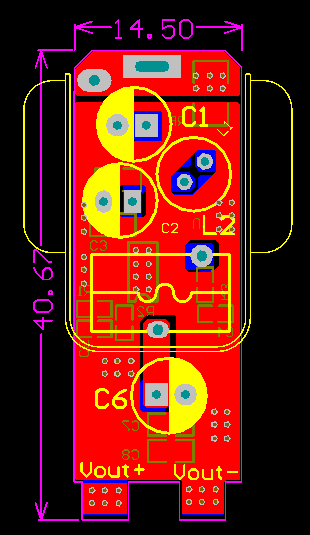

電源部分PCB:



BOM:
RF          10Ω,1/4W,±10% FUSE 1206R 1
R1          100K,1/8W,±1% Resistor 0805R 1
R2          24.9K,1/8W,±1% Resistor 0805R 1
R3         10Ω,1/8W,±5% Resistor 0805R 1
R4,R5,R6,R7,R8,
R9,R10,R11,R12 NC Resistor 0806R 9
LED   NC LED-GREEN 0805R 1
C1, C2   100uF/35V,φ6.4*7, Low ESR Capacitor,aluminum electrolytic CD_3.5*8.2 2
C3, C8   0.1uF/35V,X7R,±10% Capacitor,ceramic 1206R 2
C4         10nF/35V,X7R,±10% Capacitor,ceramic 0805R 1
C5         330pF/35V,X7R,±10% Capacitor,ceramic 0805R 1
C6         470uF/10V,φ6.4*7, Low ESR Capacitor,aluminum CD_2.5*6.5 1
C7         10uF/35V,X7R,±10% Capacitor,ceramic 0805R 1
L1         10uH,Wire-φ0.45mm,DR6*8 Inductor' L6.5*12_2 1
L1         47uH,Wire-φ0.65mm,
鐵硅鋁 Inductor' L6.5*12_2 1
U1         NS6116 NSIWAY IC SOP-8 1
