芯片描述

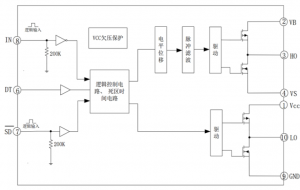

EG5620是一款高性价比的带SD______功能的MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区可调电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC中的驱动电路。

EG5620高端的工作电压可达100V，低端VCC的电源电压范围宽5V～20V。该芯片输入通道IN内建了一个200K下拉电阻，SD______内建了一个200K下拉电阻,在输入悬空时使上、下功率MOS管处于关闭状态,输出电流能力IO+/- 1.8/2.5A，采用MSOP10封装。

芯片特点

• • 高端悬浮自举电源设计，耐压可达100V

  • 适应5V、3.3V输入电压

  • 最高频率支持500KHZ

  • VCC电源带欠压保护

  • VCC电压范围5V-20V

  • 输出电流能力IO+/- 1.8 A/2.5A

  • 具有死区时间可调

  • SD____输入通道低电平有效，关闭HO、LO输出。

  • 外围器件少

  • 封装形式：MSOP10

  • 无铅无卤符合ROHS标准

应用领域

• 电子烟

• 无线充电驱动器

• DC-DC电源

• 无刷电机驱动器
