芯片描述

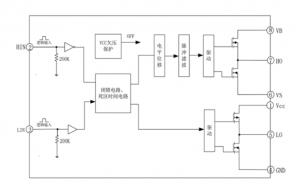

EG2122是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。

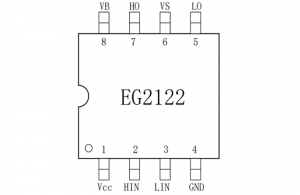

EG2122高端的工作电压可达200V，低端Vcc的电源电压范围宽8V～20V，静态功耗低。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN和LIN内建了200K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态,输出电流能力IO+/- 0.8/1.2A，采用SOP8封装。

芯片特点

• • 高端悬浮自举电源设计，耐压可达200V

  • 适应5V、3.3V输入电压

  • 最高频率支持500KHZ

  • 带VCC欠压保护

  • 输出电流能力IO+/- 0.8A/1.2A

  • 内建死区控制电路

  • 自带闭锁功能，彻底杜绝上、下管输出同时导通

  • HIN输入通道高电平有效，控制高端HO输出

  • LIN输入通道高电平有效，控制低端LO输出

  • 外围器件少

  • 封装形式：SOP8

  • 无铅无卤符合ROHS标准

应用领域

• 移动电源高压快充开关电源

• 电动车控制器

• 变频水泵控制器

• 200V降压型开关电源

• 无刷电机驱动器

• 高压Class-D类功放
