芯片描述

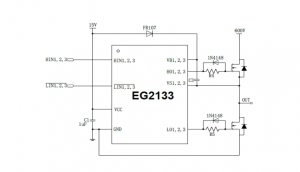

EG2133是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片,内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。
EG2133高端的工作电压可达300V,低端VCC的电源电压范围宽4.5V~20V。该芯片具有闭锁功能防止输出功率管同时导通,输入通道HIN和LIN内建了一个下拉和上拉电阻,在输入悬空时使上、下功率MOS管处于关闭状态,输出电流能力IO+1.2A/-1.4A,采用TSSOP20封装。
高端悬浮自举电源设计,耐压可达300V 集成三路独立半桥驱动 适应5V、3.3V输入电压 最高频率支持500KHZ 低端VCC电压范围4.5V-20V 输出电流能力IO+1.2A/-1.4A 内建死区控制电路 自带闭锁功能,彻底杜绝上、下管输出同时导通 HIN输入通道高电平有效,控制高端HO输出 LIN______输入通道低电平有效,控制低端LO输出 封装形式:TSSOP20 三相直流无刷电机驱动器
芯片特点
应用领域
