芯片描述

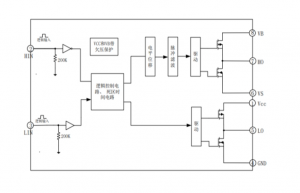

EG2106D是一款高性价比的MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、欠压保护电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC中的驱动电路。
EG2106D高端的工作电压可达600V，低端Vcc的电源电压范围宽10V～25V。该芯片输入通道HIN内建了一个200K下拉电阻，LIN内建了一个200K下拉电阻,在输入悬空时使上、下功率MOS管处于关闭状态,输出电流能力IO+/- 0.3/0.6A，采用SOP8封装。
芯片特点
高端悬浮自举电源设计，耐压可达600V
适应5V、3.3V输入电压
最高频率支持500KHZ
VCC和VB端电源带欠压保护
低端VCC电压范围10V-25V
输出电流能力IO+/- 0.3 A/0.6A
HIN输入通道高电平有效，控制高端HO输出
LIN输入通道高电平有效，控制低端LO输出
外围器件少
封装形式：SOP8
无铅无卤符合ROHS标准
应用领域
移动电源高压快充开关电源
无线充电驱动器变频水泵控制器
DC-DC电源
无刷电机驱动器
