芯片描述

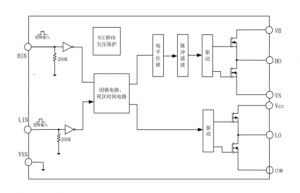

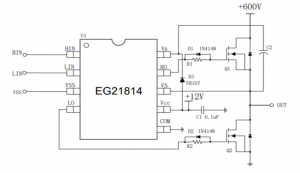

EG21814是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片,内部集成了逻辑信号输入处理电路、电平位移电路、脉冲滤波电路及输出驱动电路,专用于无刷电机控制器中的驱动电路。
EG21814高端的工作电压可达600V,低端Vcc的电源电压范围宽10V~20V,静态电流约200uA。输入通道HIN 和LIN内建了一个200K下拉电阻,在输入悬空时使上、下功率MOS管处于关闭状态,输出电流能力IO+/- 2.5/3A,采用SOP14封装。
高端悬浮自举电源设计,耐压可达600V 适应5V、3.3V输入电压 最高频率支持500KHZ 低端VCC电压范围10V-20V 输出电流能力IO+/- 2.5A/3A HIN输入通道高电平有效,控制高端HO输出 LIN输入通道高电平有效,控制低端LO输出 输入信号不相互闭锁 外围器件少 封装形式:SOP14 无铅无卤符合ROHS标准 移动电源高压快充开关电源 电动车控制器 变频水泵控制器 600V降压型开关电源 无刷电机驱动器 高压Class-D类功放芯片特点
应用领域
