芯片描述
EG2104S是一款高性价比的带SD____功能的MOS管、IGBT管栅极驱动专用芯片,内部集成了逻辑信号输入处理电路、死区时控制电路、电平位移电路、脉冲滤波电路及输出驱动电路,专用于无刷电机控制器、电源DC-DC中的驱动电路。

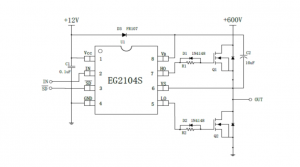

EG2104S高端的工作电压可达600V,低端Vcc的电源电压范围宽10V~20V。该芯片输入通道IN内建了一个200K下拉电阻,SD____内建了一个200K下拉电阻,在输入悬空时使上、下功率MOS管处于关闭状态,输出电流能力IO+/-1.0/1.5A,采用SOP8封装。
高端悬浮自举电源设计,耐压可达600V 适应5V、3.3V输入电压 最高频率支持500KHZ VCC和VB端电源带欠压保护 低端VCC电压范围10V-20V 输出电流能力IO+/-1.0A/1.5A 内建死区控制电路 SD____输入通道低电平有效,关闭HO、LO输出。 外围器件少 封装形式:SOP-8 移动电源高压快充开关电源 无线充电驱动器变频水泵控制器 DC-DC电源 无刷电机驱动器 高压Class-D类功放芯片特点
应用领域
