产品参数

主要功能：宽输入电流模式升压直流-直流转换控制集成电路

工作模式：PWM BOOST

输入电压范围：4.5V-32V

工作电流：810uA

热调制：否

封装形式：SSOP10

芯片使能：是

内置功率管：否

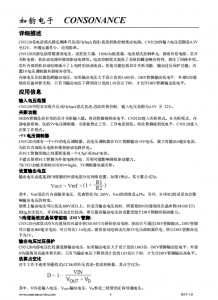

概述:

CN5120是电流模式固定频率升压或Flyback直流-直流转换控制集成电路。CN5120的输入电压范围是4.5V至32V，外围元器件少，应用简单。

CN5120内部包括带隙基准电压，330KHz的振荡器，电流模式控制单元， 芯片关断电路，软启动电路和栅极驱动电路等。电流控制模式提高了系统的瞬态响应，简化了回路补偿。芯片内部的软启动电路减小了上电时的浪涌电流。其他功能包括芯片关断功能，输出过压保护功能，内置5V电压调制器和斜坡补偿等。

CN5120采用10管脚SSOP封装。

应用:

l  TFT-LCD偏置电压源

l  XDSL电源

l  医疗仪器

l  数字摄像机

l  手持式设备

特点:

l  峰值电流模式升压直流-直流控制器

l  输入电压范围：4.5V 到 32V

l  开关频率：330kHz

l  输出电压精度：±2%

l  每个周期电感电流限制功能

l  内部斜坡补偿功能

l  内部软启动电路

l  内置5V电压调制器

l  极低关断电流

l  工作温度范围：
     －40℃ 至 85℃

l  采用SSOP-10封装

l  产品无铅，满足Rohs，不含卤素
