产品参数
主要功能:升压型高亮度白光LED驱动集成电路
工作模式:开关式
输出电压范围:小于18V
输入电压范围:2.7V-6.5V
工作电流:47uA@3.7V
热调制:否
封装形式:SOT23-6
最大输出功率:35W
调光方式:PWM
芯片使能:是
内置功率管:否
概述:
CN5832是一款升压型高亮度白光LED驱动芯片,适用于成本低、体积小的应用场合。CN5832采用PFM工作模式,在较宽的输入电压和LED电流范围内提供较高效率。较高的开关频率使得CN5832可使用较小的外部元器件。47uA(典型值)的低电流使CN5832非常适合电池供电的应用。
LED电流由外部电流检测电阻器设置,FB管脚反馈电压典型值是130mV。通过将PWM信号施加于DIM管脚实现LED亮度调节在调节LED过程中,LED电流是连续的,因此不会产生音频干扰。
CN5832具有LED开路保护功能,可防止LED在开路条件下超过最大电压额定值。
DIM管脚也可以用于关断CN5832,进入极低功耗的关断模式。

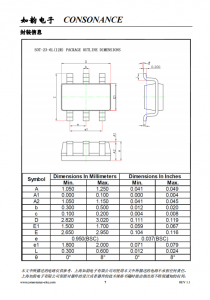

CN5832采用节省空间的6管脚SOT23封装。
应用:
l 建筑,工业,环境照明
l 手持式设备
l MR16及其他LED灯
l 指示灯,应急灯
l 手电筒
特点:
l 工作电压范围:2.7V 到 6.5V
l 低工作电流:47uA@3.7V
l 适合电池供电的应用
l FB管脚反馈电压:130mV±10%
l LED电压达17V
l LED开路保护
l PWM亮度控制,无音频干扰
l DIM管脚也可以作为关断管脚
l 关断电流:最大1uA
l 输出功率:最大35W
l 转换效率高达94%
l 工作温度范围:-40℃到85℃
l 采用6管脚SOT23封装
l 产品无铅,满足rohs指令,不含卤素
