产品参数
主要功能:宽输入电流模式升压高亮度LED驱动集成电路
工作模式:开关式
输入电压范围:4.5V-32V
工作电流:850uA
热调制:否
封装形式:SSOP10
开关频率:330kHz
调光方式:PWM
芯片使能:是
内置功率管:否

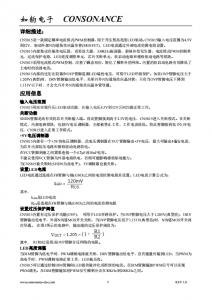

概述:
CN5815是一款固定频率电流模式PWM控制器,用于升压型高亮度LED驱动。CN5815输入电压范围为4.5V到32V,驱动外部N沟道场效应晶体管(MOSFET),LED电流通过外部电流检测电阻设置。
CN5815内部集成有基准电压源单元,误差放大器,330KHz振荡器,斜坡补偿发生器,电流模式PWM控制单元,电感过流保护电路,LED亮度调整单元,芯片关断单元,软启动电路和栅极驱动电路等模块。
CN5815采用电流模式PWM控制,改善了瞬态响应特性,简化了频率补偿网络。内置的软启动电路有效降低了上电时的浪涌电流。
其它功能包括芯片关断功能,过压保护,LED亮度调整,内置5V电压调制器和斜坡补偿等。
CN5815采用10管脚SSOP封装。
应用:
l 高亮度LED照明
l 手电筒
l 建筑物和街道照明
l 恒流源应用
l 便携式装置
特点:
l 恒流高亮度LED驱动
l LED电流通过外部电阻设置
l LED电流精度±10%
l 峰值电流控制模式
l 输入电压范围4.5V到 32V
l 开关频率:330kHz
l PWM亮度调整
l 每个周期电感电流限制
l 内部斜坡产生电路
l 内部软启动电路
l 内置+5V电压调制单元
l 低关断电流
l 工作环境温度范围:
-40℃ 到 85℃
l 采用10管脚SSOP封装
l 产品无铅,满足Rohs,不含卤素
