产品参数
主要功能:PFM 降压模式单节镍锌电池充电管理集成电路
工作模式:开关式
电池种类:镍锌电池
电池数量:1

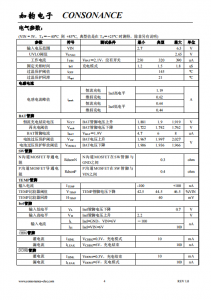

输出电压范围:0V-1.9V
输入电压范围:2.7V-6.5V
最大充电电流:1A
工作电流:320uA
太阳能供电:是
热调制:过温保护
封装形式:SSOP10
开关频率:500KHz
内置功率管:是
概述:

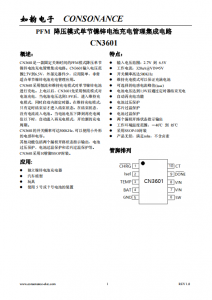

CN3601是一款固定关断时间的PFM模式降压单节镍锌电池充电管理集成电路。CN3601输入电压范围2.7V到6.5V,外部元器件少,应用简单,非常适合单节镍锌电池充电管理应用。

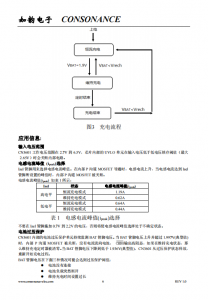

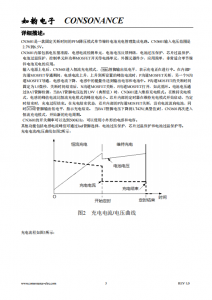

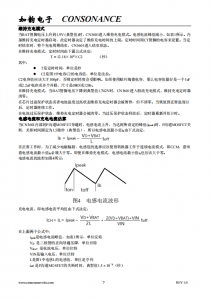

CN3601采用恒流和维持充电模式对单节镍锌电池进行充电。上电以后,CN3601先采用恒流模式对电池充电,当电池电压达到1.9V后,进入维持充电模式,同时启动内部定时器。在维持充电模式,只有定时结束后才进入结束状态。在结束状态,没有电流流入电池。当电池电压下降到再充电阈值以下时,自动进入再充电模式,开始新的充电周期。

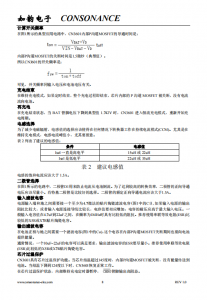

CN3601的开关频率可达500KHz,可以使用小外形的电感和电容。

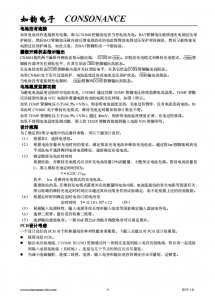

其他功能包括两个漏极开路状态指示输出,电池过压保护,电池过温保护和芯片过温保护等。

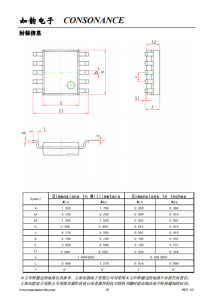

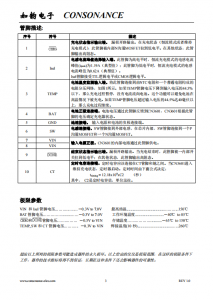

CN3601采用10管脚SSOP封装。

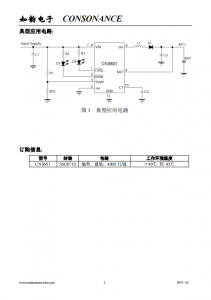

应用:
l 独立镍锌电池充电器
l 汽车模型
l 玩具
l 使用5号或7号电池的装置
特点:
l 输入电压范围:2.7V 到 6.5V
l 工作电流:320uA@VIN=5V
l 开关频率高达500KHz
l 维持充电模式可以保证充满电池
l 可选择的电感电流峰值(ipeak)
l 电池电压达到1.9V后通过定时器结束充电
l 自动再充电功能
l 电池过压保护
l 芯片过温保护
l 电池过温保护
l 两个漏极开路状态指示输出
l 工作环境温度范围:-40℃ 到 85℃
l 采用SSOP-10封装
l 产品无铅,满足rohs,不含卤素
