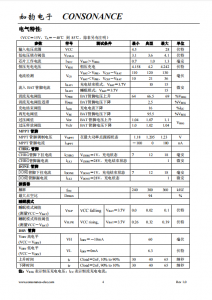

产品参数
主要功能:可使用太阳能板供电的PWM降压模式单节锂电池充电管理集成电路
工作模式:开关式
电池种类:锂电池
电池数量:1
输出电压范围:0V-4.2V
输入电压范围:4.5V-30V
最大充电电流:4A
工作电流:1mA
太阳能供电:是
热调制:否

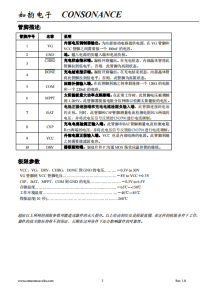

封装形式:SSOP10
开关频率:300kHz
内置功率管:否
概述:

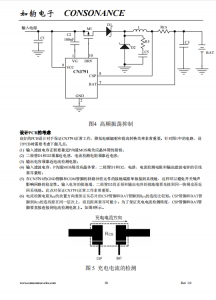

CN3791是一款可使用太阳能板供电的PWM降压模式单节锂电池充电管理集成电路,独立对单节锂电池充电进行管理,具有封装外形小,外围元器件少和使用简单等优点。

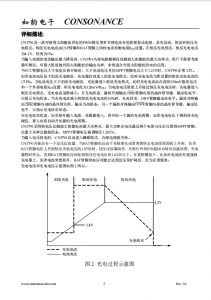

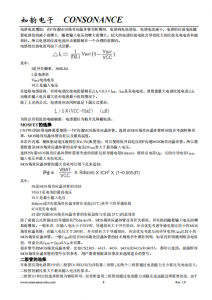

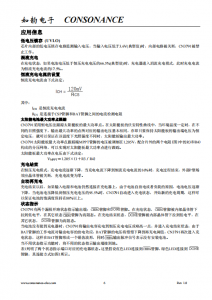

CN3791具有涓流,恒流和恒压充电模式,非常适合锂电池充电管理。在恒压充电模式,CN3791将电池电压调制在4.2V;在恒流充电模式,充电电流通过一个外部电阻设置。当输入电源的电流输出能力降低时,内部电路能够自动跟踪太阳能板的最大功率点,用户不需要考虑最坏情况,可最大限度地利用太阳能板的输出功率,非常适合利用太阳能板供电的应用。

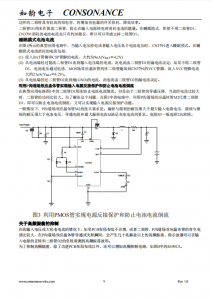

对于深度放电的锂电池,当电池电压低于恒压充电电压的66.5%(典型值)时,CN3791用所设置的恒流充电电流的17.5%对电池进行涓流充电。在恒压充电阶段,充电电流逐渐减小,当充电电流降低到恒流充电电流的16%时,充电结束。在充电结束状态,如果电池电压下降到恒压充电电压的95.5%,自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时,CN3791自动进入睡眠模式。

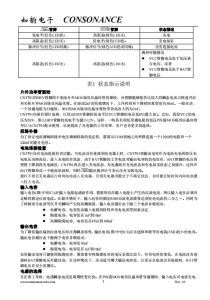

其它功能包括输入低电压锁存,电池端过压保护和充电状态指示等。

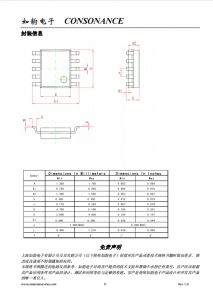

CN3791采用10管脚SSOP封装。

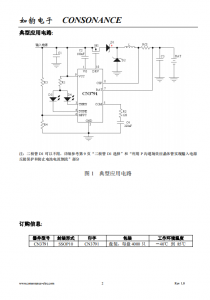

应用:
l 移动电源
l 手持设备
l 备用电池应用
l 便携式工业和医疗仪器
l 电动工具
l 独立电池充电器
特点:
l 太阳能板最大功率点跟踪功能
l 宽输入电压范围:4.5V 到28V
l 对单节锂电池完整的充电管理
l 充电电流可达4A
l PWM开关频率:300KHz
l 恒压充电电压: 4.2V±1%
l 恒流充电电流由外部电阻设置
l 对深度放电的电池进行涓流充电
l 自动再充电功能
l 充电状态和充电结束状态指示
l 软启动功能
l 电池端过压保护
l 工作环境温度:-40℃ 到 +85℃
l 采用10管脚SSOP 封装
l 产品无铅,满足Rohs,不含卤素
