产品参数
主要功能:可使用太阳能板供电的PWM降压模式多节电池充电管理集成电路,独立对多节电池充电进行管理
工作模式:开关式
电池种类:单节或多节锂电池,磷酸铁锂电池或钛酸锂电池
输出电压范围:0V-25V
输入电压范围:6.6V-30V
最大充电电流:4A
工作电流:1mA
太阳能供电:是
热调制:否
封装形式:SSOP10
开关频率:330kHz
内置功率管:否
概述:
CN3795是一款可使用太阳能板供电的PWM降压模式多节电池充电管理集成电路,独立对多节电池充电进行管理,具有封装外形小,外围元器件少和使用简单等优点。

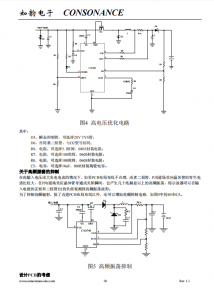

CN3795具有涓流,恒流和恒压充电模式,非常适合锂电池,磷酸铁锂电池和钛酸锂电池充电管理。在恒压充电模式,CN3795将电池电压调制在外部反馈电阻所设置的电压;在恒流充电模式,充电电流通过一个外部电阻设置。当用太阳能板供电时,内部电路能够自动跟踪太阳能板的最大功率点,用户不需要考虑最坏情况,可最大限度地利用太阳能板的输出功率,非常适合利用太阳能板供电的应用。

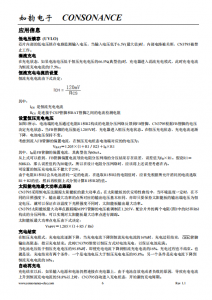

对于深度放电的锂电池,当电池电压低于恒压充电电压的66.5%(典型值)时,CN3795用所设置的恒流充电电流的17.5%对电池进行涓流充电。在恒压充电阶段,充电电流逐渐减小,当充电电流降低到恒流充电电流的16%时,充电结束。在充电结束状态,如果充电电流再上升到恒流充电电流的58.8%以上,自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时,CN3795自动进入睡眠模式。
其它功能包括输入低电压锁存,电池端过压保护和充电状态指示等。
CN3795采用10管脚SSOP封装。
应用:
l 手持设备
l 应急灯
l 备用电池应用
l 便携式工业和医疗仪器
l 电动工具
l 锂电池,磷酸铁锂电池和钛酸锂电池充电
特点:
l 太阳能板最大功率点跟踪功能
l 可对单节或多节锂电池,磷酸铁锂电池或钛酸锂电池进行完整的充电管理
l 宽输入电压范围:6.6V 到30V
l 电池没有连接时,可作为恒压源使用
l 充电电流可达4A
l PWM开关频率:310KHz
l 恒压充电电压由外部电阻设置
l 恒流充电电流由外部电阻设置
l 对深度放电的电池进行涓流充电
l 自动再充电功能

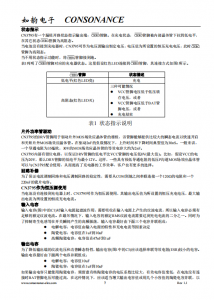

l 充电状态指示
l 软启动功能
l 电池端过压保护
l 工作环境温度:-40℃ 到 +85℃
l 采用10管脚SSOP 封装
l 产品无铅,满足Rohs,不含卤素
