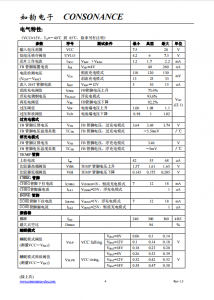

产品参数
主要功能:5A铅酸电池充电管理集成电路
工作模式:开关式
电池种类:铅酸电池
电池数量:6V,12V铅酸电池
输出电压范围:0V-25V
输入电压范围:6.6V-30V
最大充电电流:5A
工作电流:1.7mA
太阳能供电:否
热调制:否
封装形式:TSSOP16
开关频率:300kHz
内置功率管:否

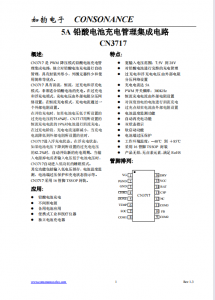

概述:
CN3717是PWM降压模式铅酸电池充电管理集成电路,独立对铅酸电池充电进行自动管理,具有封装外形小,外围元器件少和使用简单等优点。
CN3717具有涓流,恒流,过充电和浮充电模式,非常适合铅酸电池的充电。在过充电和浮充电模式,充电电压由外部电阻分压网络设置;在恒流充电模式,充电电流通过一个外部电阻设置。

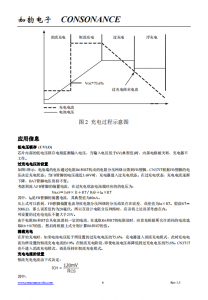

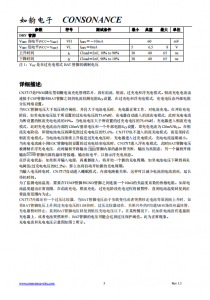

在开始充电时,如果电池电压低于所设置的过充电电压的75.6%时,CN3717用所设置的恒流充电电流的19%对电池进行涓流充电。在过充电阶段,充电电流逐渐减小,当充电电流降低到外部电阻所设置的值时,CN3717进入浮充电状态。在浮充电状态,如果电池电压下降到所设置的过充电电压的82.2%时,自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时,CN3717自动进入低功耗的睡眠模式。

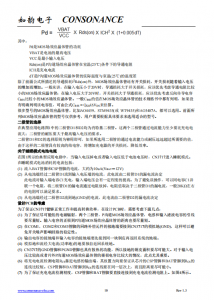

其它功能包括输入低电压锁存,电池温度监测,电池端过压保护和充电状态指示等。

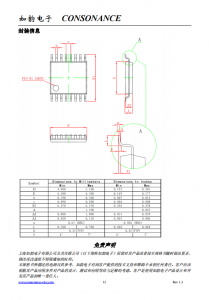

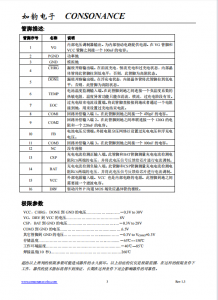

CN3717采用16管脚TSSOP封装。

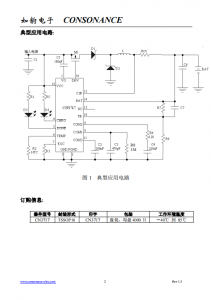

应用:
l 铅酸电池充电
l 不间断电源
l 备用电池应用
l 便携式工业和医疗仪器
l 独立电池充电器
特点:
l 宽输入电压范围:7.5V 到28V
l 对铅酸电池进行完整的充电管理

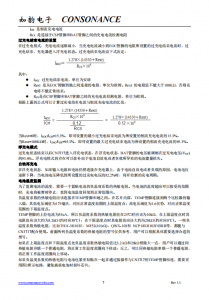

l 过充电和浮充电电压由外部电阻分压网络设置
l 充电电流达5A

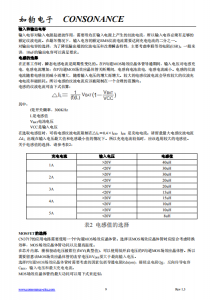

l PWM开关频率:300KHz

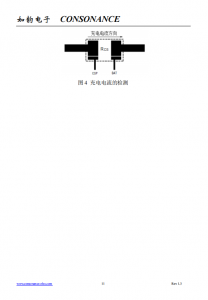

l 恒流充电电流由外部电阻设置
l 对深度放电的电池进行涓流充电
l 过充点结束电流由外部电阻设置

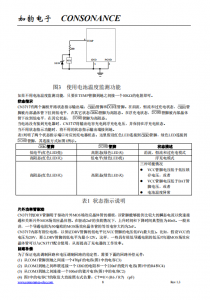

l 电池温度监测功能
l 自动再充电功能
l 双状态指示
l 软启动功能
l 电池端过压保护
l 工作环境温度:-40℃ 到 +85℃
l 采用16管脚TSSOP 封装
l 产品无铅,无卤素元素,满足RoHS
