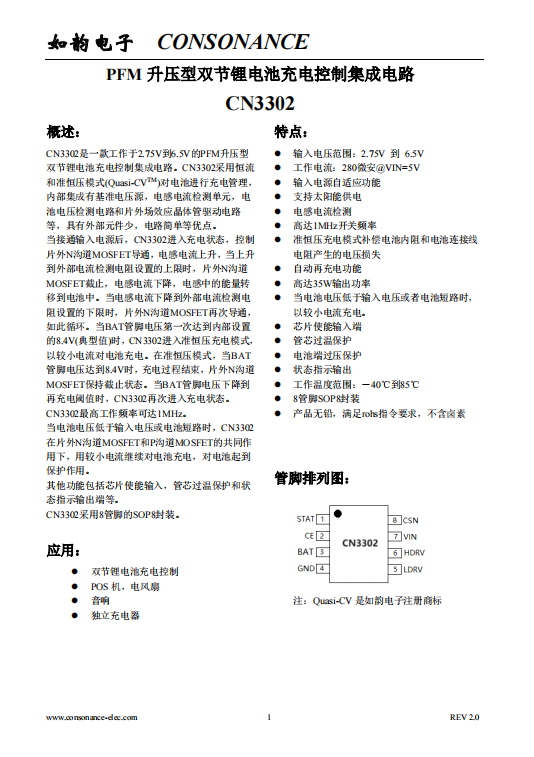

![CN3302:PFM升压型双节锂电池充电控制IC,恒流准恒压模式,简洁高效 CN3302:PFM升压型双节锂电池充电控制IC,恒流准恒压模式,简洁高效](/data/upload/202406/f_70980caea354cc9378b2234df1900473.png)
CN3302:PFM升压型双节锂电池充电控制IC,恒流准恒压模式,简洁高效
详情
产品参数
主要功能:PFM升压型两节锂电池充电控制集成电路
工作模式:开关式
电池种类:锂离子电池
电池数量:2
输出电压范围:0-8.4V
输入电压范围:2.75V-6.5V
工作电流:280uA
太阳能供电:是
热调制:否
封装形式:SOP8
最大输出功率:35W
内置功率管:否
概述:
CN3302是一款工作于2.75V到6.5V的PFM升压型双节锂电池充电控制集成电路。 CN3302采用恒流和准恒压模式(Quasi-CVTM)对电池进行充电管理,内部集成有基准电压源,电感电流检测单元,电池电压检测电路和片外场效应晶体管驱动电路等,具有外部元件少,电路简单等优点。
当接通输入电源后,CN3302进入充电状态,控制片外N沟道MOSFET导通,电感电流上升,当上升到外部电流检测电阻设置的上限时,片外N沟道MOSFET截止,电感电流下降,电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时,片外N沟道MOSFET再次导通,如此循环。当BAT管脚电压第一次达到内部设置的8.4V(典型值)时,CN3302进入准恒压充电模式,以较小电流对电池充电。在准恒压模式,当BAT管脚电压达到8.4V时,充电过程结束,片外N沟道MOSFET保持截止状态。当BAT管脚电压下降到再充电阈值时,CN3302再次进入充电状态。CN3302最高工作频率可达1MHz。
当电池电压低于输入电压或电池短路时,CN3302在片外N沟道MOSFET和P沟道MOSFET的共同作用下,用较小电流继续对电池充电,对电池起到保护作用。
其他功能包括芯片使能输入,管芯过温保护和状态指示输出端等。
CN3302采用8管脚的SOP8封装。
应用:
l 双节锂电池充电控制
l POS机,电风扇
l 音响
l 独立充电器
特点:
l 输入电压范围:2.75V 到 6.5V
l 工作电流:280微安@VIN=5V
l 输入电源自适应功能
l 支持太阳能供电
l 电感电流检测
l 高达1MHz开关频率
l 准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失
l 自动再充电功能
l 高达35W输出功率
l 当电池电压低于输入电压或者电池短路时,以较小电流充电。
l 芯片使能输入端
l 管芯过温保护
l 电池端过压保护
l 状态指示输出
l 工作温度范围:-40℃到85℃
l 8管脚SOP8封装
l 产品无铅,满足rohs指令要求,不含卤素
