5V升压8.4V2A，高效率升压IC，可调限流

PL7512 是一颗电流控制模式升压转化器，脉波宽度调变(PWM)，內置 15mΩ/10A/14VMOSFET，能做大功率高转换效率，周边元件少节省空间，适合用在行动装置，宽工作电压2.7V~12V，单节与双节锂电池都能使用，精准反馈电压 1.2V(±2%)，过电流保护通过外部电阻调整，电流控制模式让暂态响应与系统稳定性佳，轻载进入省电模式(Skip Mode)，达到轻载高效率，封装为SOP-8L(EP)。

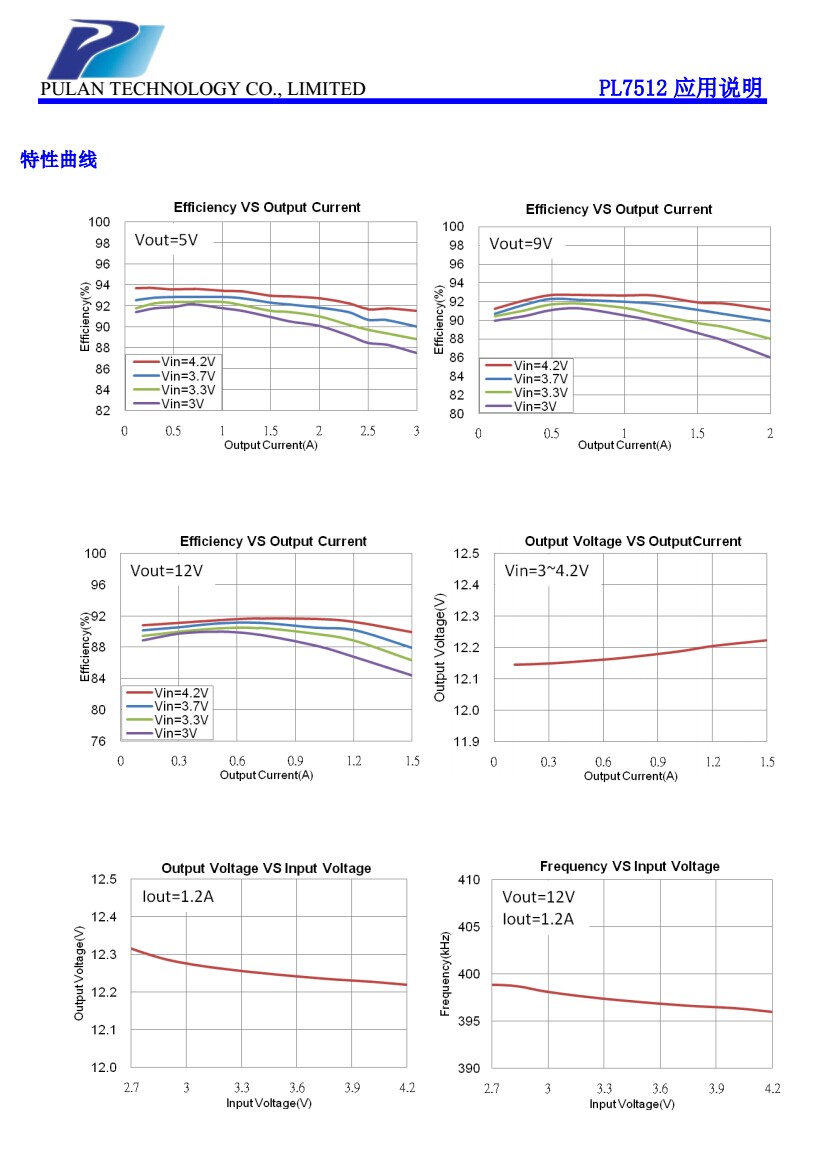

特性
➢ 工作电压范围 2.7V~12V
➢ 可调输出电压最高 13V
➢ 固定工作频率 400kHz
➢ VFB 反馈电压1.2V(±2%)
➢ 內置 15mΩ,10A,14V MOSFET
➢ 关机耗电流最大1μA
➢ 过温保护 150℃
➢ 內置软启动
➢ 可调过电流保护 2A~10A
➢ 封装 SOP-8L(EP)

应用范围
➢ 快充移动电源
➢ 蓝牙音箱
➢ 手持式产品
➢ 充电器
➢ 电子烟

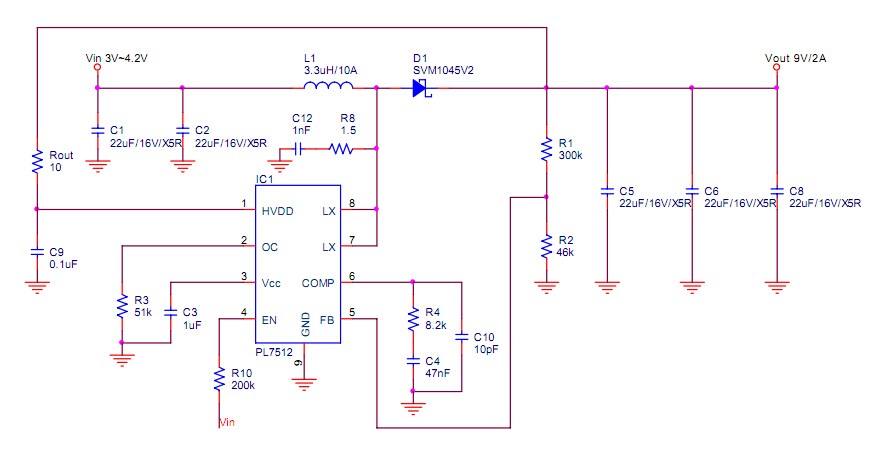

输出电压计算

输出电压由 FB Pin 分压电阻決定，计算公式如下，R1 使用 300kΩ~500kΩ

VOUT=1.2V*(1+R1/R2)

应用元件
➢ C1,C2,C5,C6,C8：输入与输出稳压滤波电容。
➢ C9：HVDD 滤波电容。
➢ C3：HVDD 经过內部稳压管到 Vcc 产生 5V，此电压会提供內部电路与驱动 MOS，需要加稳压电容。
➢ C4,C10,R4：系统补偿回路元件，关系到 LX 方波稳定度与暂态响应速度。
➢ R1,R2：FB 分压电阻，決定输出电压，R1 使用300kΩ~500kΩ。
➢ R3：改变阻值，调整过电流保护点。
➢ R10：EN 到输入上拉电阻，控制 EN 下拉地，开关 IC。
➢ Rout：HVDD 限流电阻，避免输出电压过高，击伤 IC。
➢ C12,R8：突波吸收元件，降低 LX 开关切换突波。
➢ L1：电感具有储能与滤波功用，感值越大电流涟波越小，相对感值越小涟波越大。选用电感注意电感是否适合高频操作，及电感额定饱和电流值。
➢ D1：当 LX 截止时，D1 肖特基管导通，提供电感放电回路
PCB布局说明
➢ 大电流路径走线要粗，铺铜走线最佳。
➢ 开关切换连接点 L1、LX 与 D1，走线要短与粗，铺铜走线最佳。
➢ 输入电容 C9 靠近 HVDD 与 GND Pin，达到稳压与滤波功效。
➢ 分压电阻 R1,R2 靠近 FB 与 GND Pin。
➢ FB Pin,D-,D+ 远离开关切换点 L1、LX 与 D1，避免受到干扰。
➢ 输入电容 C1,C2 的地、输出电容 C5,C6,C8 地与 GND Pin，铺铜走线，上下层地多打洞连接。
➢ 输出电容 C5 的地一定要靠近 IC 底部散热片 GND Pin，降低开关切换突波与输出高频杂讯。
➢ 突波吸收元件 R8,C12 两者靠近，且靠近 LX 与 GND Pin，R9,C13两者靠近，且靠近 D1。
➢ 板子多余空间建议铺地。
➢ L1， D1， PL7512 在升压工作时，属于主要发热源，需要注意散热和 PCB 布局。
