TP5100（2A开关降压8.4V/4.2V锂电池充电器IC-

TP5100是一款开关降压型双节8.4V/单节4.2V锂电池充电管理芯片。其QFN16超小型封装与简单的外围电路，使得TP5100非常适用于便携式设备的大电流充电管理应用。同时，TP5100内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控、电池反接保护。

概述
TP5100是一款开关降压型双节8.4V/单节4.2V锂电池充电管理芯片。其QFN16超小型封装与简单的外围电路，使得TP5100非常适用于便携式设备的大电流充电管理应用。同时，TP5100内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控、电池反接保护。TP5100具有5V-18V宽输入电压，对电池充电分为涓流预充、恒流、恒压三个阶段，涓流预充电电流、恒流充电电流都通过外部电阻调整，最大充电电流达2A。TP5100采用频率400kHz的开关工作模式使它可以使用较小的外围器件，并在大电流充电中仍保持较小的发热量。TP5100内置功率PMOSFET、防倒灌电路，所以无需防倒灌肖特基二极管等外围保护。

特性
■ 双/单节8.4V/4.2V锂电池充电
■ 内置功率MOSFET,开关型工作模式，
器件发热少，外围简单
■ 可编程充电电流，0.1A--2A
■ 可编程预充电电流，10%--100%
■ 无需外接防倒灌肖特基二极管
■ 宽工作电压，最大达到18V
■ 红绿LED充电状态指示
■ 芯片温度保护，过流保护，欠压保护
■ 电池温度保护、电池反接停机、短路保护
■ 开关频率400KHz，可用电感4.7uH-22uH
■ PWR_ON-电源、电池供电切换控制
■ 小于1％的充电电压控制精度
■ 涓流、恒流、恒压三段充电，保护电池
■ 采用QFN16 4mm*4mm 超小型封装

绝对最大额定值
■ 静态输入电源电压（VIN）：20V
■ BAT：-8.4V～20V
■ BAT 短路持续时间：连续
■ 最大结温：120℃
■ 工作环境温度范围：-40℃～85℃
■ 贮存温度范围：-65℃～125℃
■ 引脚温度（焊接时间 10 秒）：260℃

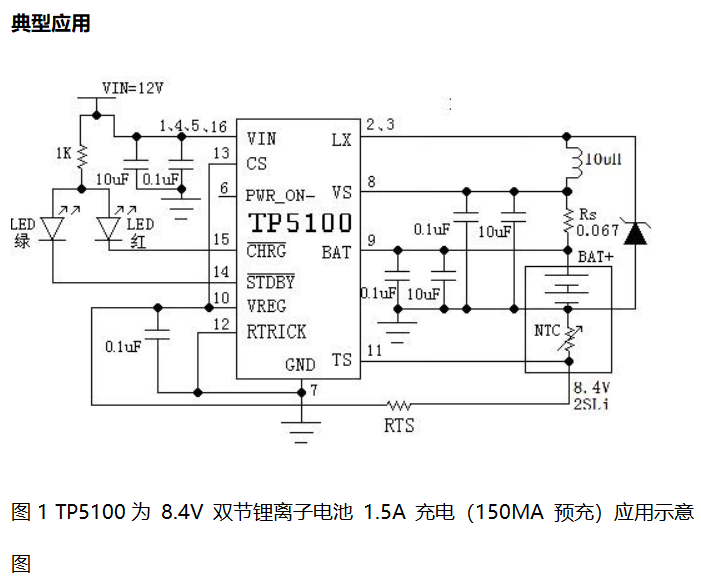

应用
■ 便携式设备、各种充电器
■ 智能手机、PDA、移动蜂窝电话
■ MP4、MP5 播放器、平板电脑
■ 航模
■ 电动工具
■ 对讲机
