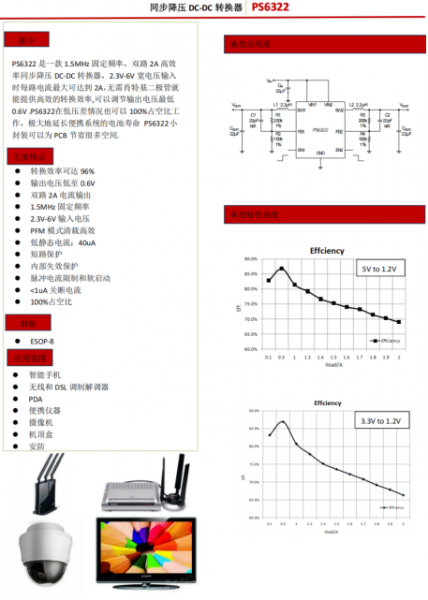

PS6322 是一款 1.5MHz 固定频率，双路 2A 高效

率同步降压 DC-DC 转换器，2.3V-6V 宽电压输入

时每路电流最大可达到 2A，无需肖特基二极管就

能提供高效的转换效率,可以调节输出电压最低

0.6V .PS6322在低压差情况也可以 100%占空比工

作，极大地延长便携系统的电池寿命 PS6322小

封装可以为 PCB 节省很多空间.

主要特点

转换效率可达 96%

输出电压低至 0.6V

双路 2A 电流输出

1.5MHz 固定频率

2.3V-6V 输入电压

PFM 模式清载高效

低静态电流：40uA

短路保护

内部失效保护

脉冲电流限制和软启动

<1uA 关断电流

100%占空比

应用范围

智能手机

无线和 DSL 调制解调器

PDA

便携仪器

摄像机

机顶盒

安防



文案二

百盛新纪元推荐PS6322双路 2A 高效 同步降压 DC-DC 转换器



百盛新纪元推荐PS6322 是一款高性能双路同步降压 DC-DC 转换器，其核心设计针对便携式电子设备的高效电源管理需求。以下从技术特性、关键优势及应用场景三方面展开分析：

一、技术特性解析

高效能转换

96%峰值效率：通过同步整流技术（无需肖特基二极管）降低导通损耗，适用于对能效敏感的电池供电设备。

双路2A输出：单芯片支持双通道独立供电，简化多电源轨设计（如处理器核心电压与I/O电压分离）。

宽输入范围（2.3V-6V）：兼容单节/多节锂电池（如3.7V-4.2V）及USB-PD等5V电源输入。

灵活输出控制

0.6V-Vin可调输出：支持低电压核心供电（如ARM Cortex-M系列处理器内核电压需求）。

1.5MHz固定频率：优化电感/电容选型，减小外围器件体积，同时降低EMI干扰。

PFM轻载模式：动态切换脉冲频率调制（PFM），在低负载时提升效率，延长待机时间。

保护与可靠性

100%占空比能力：在输入输出压差极小时（如电池电压接近负载电压），仍能维持输出稳定，避免电压跌落。

短路/过流保护：内置脉冲电流限制及软启动功能，防止启动浪涌电流损坏器件。

低静态电流（40μA）与关断电流（<1μA）：显著降低待机功耗，延长电池寿命。

二、关键优势总结

高集成度与小封装：双路设计减少芯片数量，节省PCB空间，适合紧凑型设备（如智能手表、TWS耳机）。

能效与热管理：96%效率降低发热，减少散热需求，提升系统可靠性。

动态响应优化：1.5MHz高频工作与PFM模式结合，兼顾瞬态响应与轻载效率，适应负载快速变化场景（如摄像头模组启动）。

全保护机制：从过流、短路到热关断，全方位保障系统安全，降低设计复杂度。

三、典型应用场景

便携式消费电子

智能手机/平板电脑：为处理器、GPU、内存等模块提供多路独立供电，支持动态电压调整（DVFS）。

无线耳机/智能手表：小封装与低静态电流延长电池续航，100%占空比适应电池电压衰减。

通信与网络设备

DSL/5G调制解调器：高效转换降低功耗，满足能效标准（如ENERGY STAR）。

机顶盒/路由器：双路输出支持主控芯片与无线模块独立供电，减少干扰。

工业与安防

便携式仪器：宽输入范围适配多种电源（如电池、太阳能），高可靠性满足户外恶劣环境。

安防摄像头：低输出电压（0.6V）支持低功耗传感器供电，延长设备在线时间。

四、设计建议

电感选型：建议使用低DCR（直流电阻）功率电感（如10μH/1mΩ），以进一步提升效率。

布局优化：输入/输出电容靠近芯片引脚，减小寄生电感；散热焊盘需充分接地。

轻载效率测试：在目标负载下验证PFM模式切换点，确保全负载范围效率最优。

PS6322 通过其高效能、高集成度与全面保护机制，成为便携式设备电源设计的理想选择，尤其适用于对空间、能效及可靠性要求严苛的场景。
