FP6600Q华为QC快充识别IC,代替CHY103,SC0163D

FP6600Q华为QC快充识别IC,代替CHY103,SC0163D

  • 库存9800000 PCS
  • 品牌天德钰 FP6600Q
  • 产地长期现货,价格最低。
  • 代理商深圳市百盛新纪元半导体有限公司
  • 数量
详情



 FP6600Q可以代替CHY103,SC0163D这两个QC3.0识别IC,由于FP6600Q在功能方面比CHY103,SC0163D更强大,受到了很多客户的喜爱和首选IC。

 FP6600Q比CHY103,SC0163D多支持了:1,华为FCP快充协议;       2,苹果智能识别充电(1A,2A,2,4A)。

 FP6600Q还有个小封装,更简洁的型号,支持功能一样,就是  FP6601Q

 QC3.0旅充快充方案,下载链接:http://www.szparkson.net/product/216.html

 FP6600Q是高通Quick Charge 3.0/2.0(QC3.0,QC2.0)和华为海思快充(FCP)快速充电协议控制器。可自动识别充电设备类型,调整充电器的输出电压,使之获得设备允许的安全最高充电电压,在保护充电设备的前提下节省充电时间

优点:

●完全支持快速充电QC3.0,QC 2.0,华为海思快充FCP:

●A:3.6V至20V输出电压。

●支持USB 充电规范BC1.2。

●支持中国通信行业标准YD/T 1591-2009

●Supports USB DCP applying 2.7V on D+ line and 2.7V on D- line.

●Supports USB DCP applying 1.2V on D+ and Dlines

●支持苹果Apple设备

●支持三星设备

●可以PIN对PIN  CHY103,SC0163D

●SOT23-6无铅封装



FP6600Q是QC3.0,QC2.0和华为海思快充(FCP)识别芯片,功能最齐全的。在本身就支持QC3.0,QC2.0和华为海思快充(FCP)的情况下。还加了USB自动识别功能:APPLE,三星,BC1.2协议。若手机支持快速充电协议,充电器就会以快速模式充电;若手机不支持快速充电协议,FP6600Q能自动识别插入的手机,自动调节D+,D-电压,使能手机自身允许的最大充电电流,给手机充电(简单理解就是:就是相当于原装充电器给手机充电.



                                                                                         FP6600Q设计指导:



  理解:

            1,R1=前端IC的FB脚的上拉电阻,R2=前端IC的FB脚的下拉电阻。



           2,我们可以理解是FP6600Q可以智能识别出手机,来调节改变R2的阻值,

                  FP6600Q是与R2并联的方式来改变R2的阻值,使得前端IC的输出电压改变。



           3,(可以理解是FP6600Q内置了电阻,可以智能改变电阻阻值,这样就简单清楚多了)

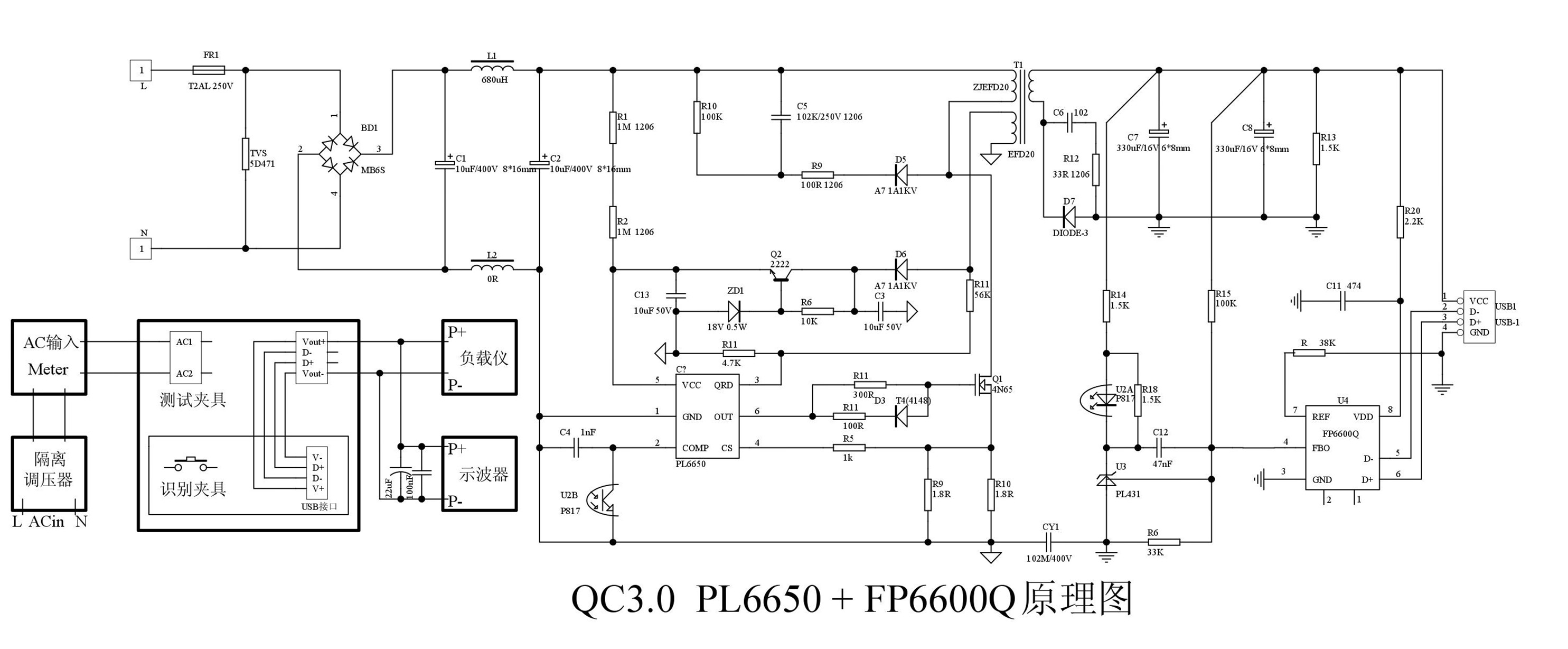

  设计  如下图,前端IC的FB脚的R1是固定100K阻值,不变的。R2就是要通过前端IC的(输出电压于FB)的计算方式来计算了。

                 以5V来计算 的, 不 是以9V,12V 啊,20V啊。5V通用供电电压。

                 然后其他就按照下图的线路图来就可以了。这是这么简单。





 前端IC:FP6600Q是QC3.0快充识别IC,不带供电负载能力! 所以供电负载都是前端IC提供的。

                                                   前端IC可以是DC-DC升压,降压,升降压IC,也可以是AC-DC电源IC。

                                                   前端IC的选型有几点:  1,输出功率(供电负载能力)足够满足你的要求;

                                                                                       2,脚位有带FB脚



  应用:移动电源,车充,充电器等等,USB口手机供电设备。


                   QC3.0高通认证证书-FP6600Q


评论列表
23
MISTER
2018/05/24
8脚的VDD要另外接电源吗?感谢回复
回复
14
陈先生
2016/12/23
我想问一下FP6601Q对前端IC FB端电压大小有没要求,我用了PAM2423芯片,FB段电压为1.262V,设计完成后发现只可以正常5V输出,不能产生QC3.0的效果,不能升上去。
回复
admin
2016/12/23
你好,这个没有影响。 QC3.0需要用QC3.0的测试板,或者快充手机才可以测试。 需要采购FP6601Q芯片。欢迎联系我们:郑生:18948314942 QQ:552474352 .感谢你的支持。
回复
admin
2016/12/23
你好,这个没有影响。 QC3.0需要用QC3.0的测试板,或者快充手机才可以测试。 需要采购FP6601Q芯片。欢迎联系我们:郑生:18948314942 QQ:552474352 .感谢你的支持。
回复
admin
2016/12/23
你好,这个没有影响。 QC3.0需要用QC3.0的测试板,或者快充手机才可以测试。 需要采购FP6601Q芯片。欢迎联系我们:郑生:18948314942 QQ:552474352 .感谢你的支持。
