QC3.0快充识别IC,FP6601Q移动电源,充电器,车充
QC3.0快充识别IC,FP6601Q移动电源,充电器,车充
QC3.0快充识别IC,FP6601Q移动电源,充电器,车充

QC3.0快充识别IC,FP6601Q移动电源,充电器,车充

  • 库存9899900 PCS
  • 品牌天德钰 FP6601Q
  • FP6601Q代理商深圳市百盛新纪元半导体有限公司
  • 数量
详情

           还有跟CHY103D和SC0163D PIN对PIN的   FP6600Q    可提供替换技术指导,不需要改PCB。  请联系我司业务咨询。

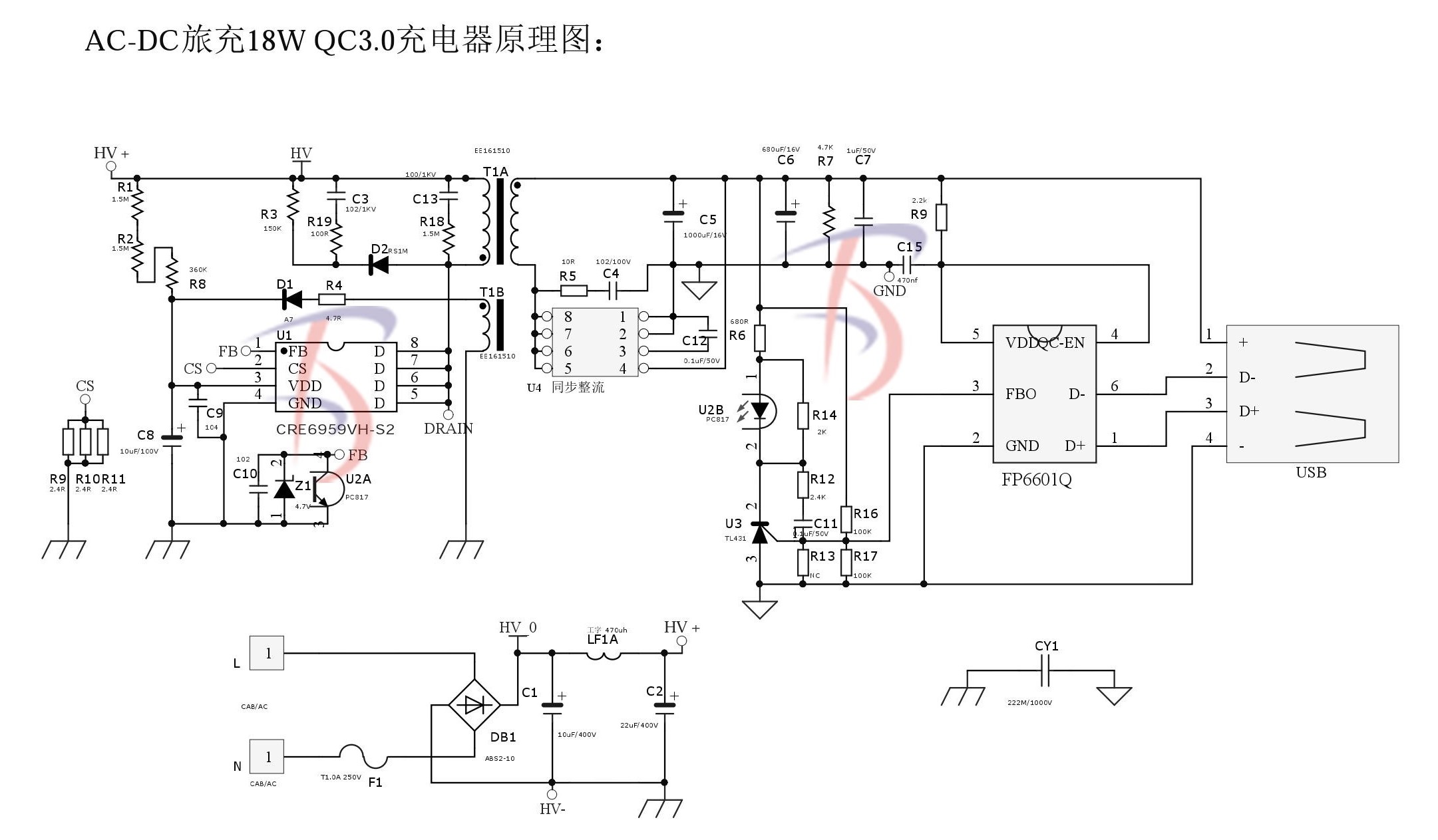

          QC3.0旅充快充方案,下载链接:http://www.szparkson.net/product/216.html

         FP6601Q是高通Quick Charge 3.0/2.0(QC3.0,QC2.0)和华为海思快充(FCP)快速充电协议控制器。可自动识别充电设备类型,调整充电器的输出电压,使之获得设备允许的安全最高充电电压,在保护充电设备的前提下节省充电时间

优点:

●完全支持快速充电QC3.0,QC 2.0,华为海思快充FCP:

●A:3.6V至12V输出电压。

●支持USB 充电规范BC1.2。

●支持中国通信行业标准YD/T 1591-2009

●Supports USB DCP applying 2.7V on D+ line and 2.7V on D- line.

●Supports USB DCP applying 1.2V on D+ and Dlines

●支持苹果Apple设备

●支持三星设备

●可以直接PIN对PIN  FP6601(QC2.0快充识别IC)

●SOT23-6无铅封装



FP6601Q是QC3.0,QC2.0和华为海思快充(FCP)识别芯片,功能最齐全的。在本身就支持QC3.0,QC2.0和华为海思快充(FCP)的情况下。还加了USB自动识别功能:APPLE,三星,BC1.2协议。



  若手机支持快速充电协议,充电器就会以快速模式充电;若手机不支持快速充电协议,FP6601Q能自动识别插入的手机,自动调节D+,D-电压,使能手机自身允许的最大充电电流,给手机充电(简单理解就是:就是相当于原装充电器给手机充电.



                                   FP6601Q设计指导:



  理解

            1,R1=前端IC的FB脚的上拉电阻,R2=前端IC的FB脚的下拉电阻。

            2,我们可以理解是FP6601Q可以智能识别出手机,来调节改变R2的阻值,

                  FP6601Q是与R2并联的方式来改变R2的阻值,使得前端IC的输出电压改变。

            3,(可以理解是FP6601Q内置了电阻,可以智能改变电阻阻值,这样就简单清楚多了)


  设计:   如下图,前端IC的FB脚的R1是固定100K阻值,不变的。R2就是要通过前端IC的(输出电压于FB)的计算方式来计算了。

                 以5V来计算 的, 不 是以9V,12V 啊,20V啊。5V通用供电电压。

                 然后其他就按照下图的线路图来就可以了,4脚不接就可以了。这是这么简单。



 前端ICFP6601Q是QC3.0快充识别IC,不带供电负载能力! 所以供电负载都是前端IC提供的。

                                                   前端IC可以是DC-DC升压,降压,升降压IC,也可以是AC-DC电源IC。

                                                   前端IC的选型有几点:  1,输出功率(供电负载能力)足够满足你的要求;

                                                                                       2,脚位有带FB脚


    应用:移动电源,车充,充电器等等,USB口手机供电设备。




     NS6116单口QC3.0快充车充充电器原理图,功能:支持QC3.0,QC2.0,华为FCP,三星AFC快充

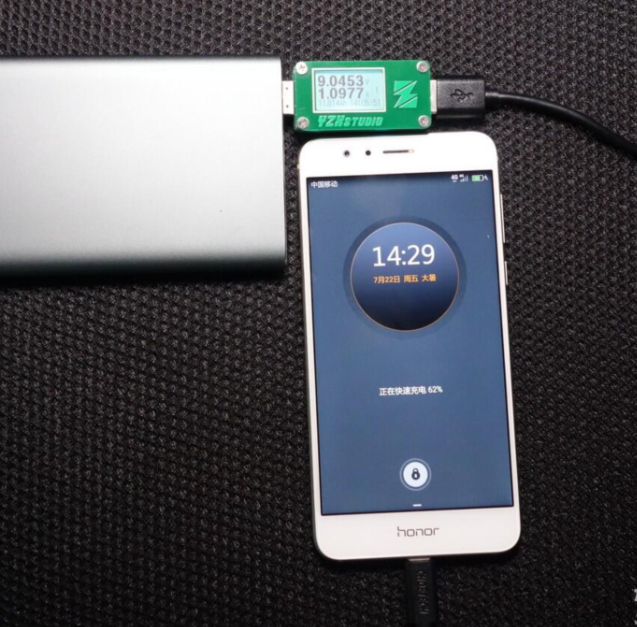

华为FCP快充测试:

                                                         FP6601Q   高通QC3.0认证证书
