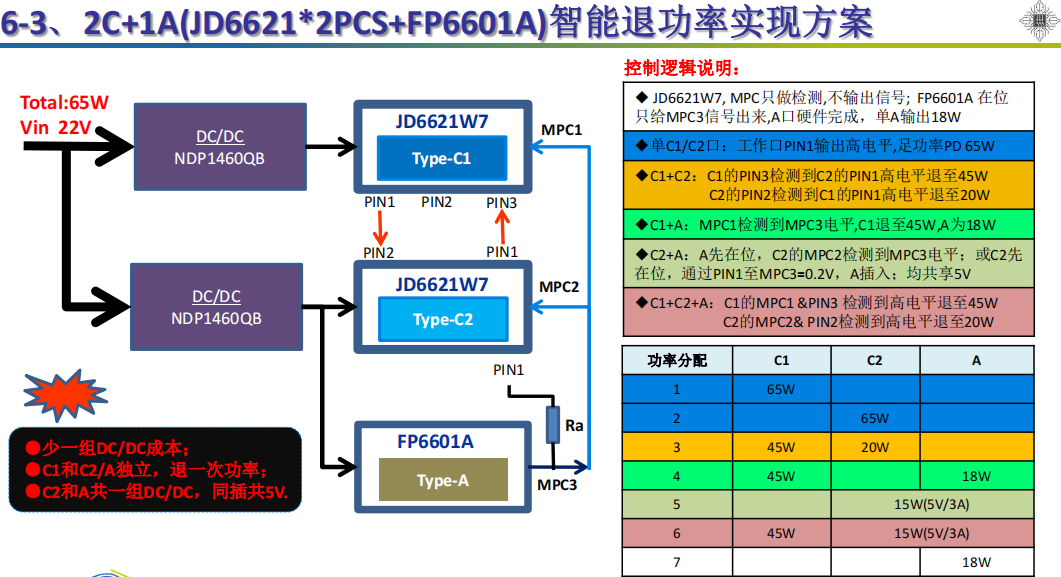

2C+1A(JD6621*2PCS+FP6601A)智能退功率实现方案

2021-12-03 12:12:00
admin
原创
854
摘要:●少一组DC/DC成本; ●C1和C2/A独立,退一次功率; ●C2和A共一组DC/DC,同插共5V.
●少一组DC/DC成本;
●C1和C2/A独立,退一次功率;

●C2和A共一组DC/DC,同插共5V.

◆ JD6621W7, MPC只做检测,不输出信号; FP6601A 在位
只给MPC3信号出来,A口硬件完成,单A输出18W
◆单C1/C2口:工作口PIN1输出高电平,足功率PD 65W
◆C1+C2:C1的PIN3检测到C2的PIN1高电平退至45W
C2的PIN2检测到C1的PIN1高电平退至20W
◆C1+A:MPC1检测到MPC3电平,C1退至45W,A为18W
◆C2+A:A先在位,C2的MPC2检测到MPC3电平;或C2先
在位,通过PIN1至MPC3=0.2V,A插入;均共享5V
◆C1+C2+A:C1的MPC1 &PIN3 检测到高电平退至45W
C2的MPC2& PIN2检测到高电平退至20W
